(09-34A) - WINDOW ASSY

Запчасти Case IH 40XT (09-34A) - WINDOW ASSY (09) - CHASSIS

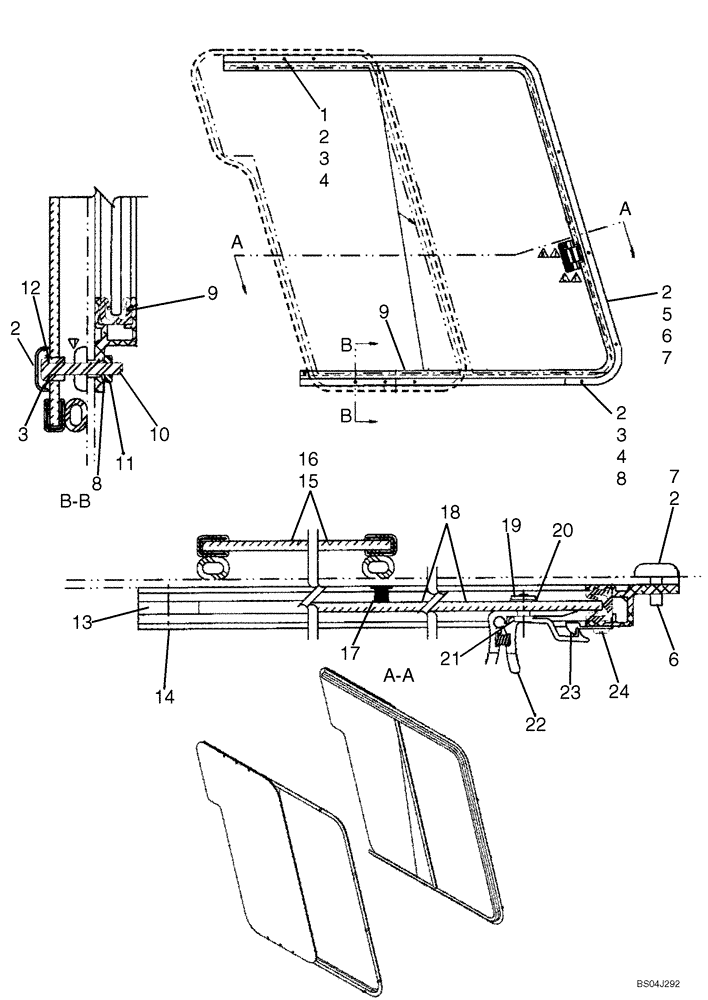

Схема запчастей Case IH 40XT - (09-34A) - WINDOW ASSY (09) - CHASSIS
11
14
4
2
3
9
22
18
21
1
2
8
17
6
8
2
15
2
16
5
2
10
23
8
3
20
4
3
13
24
6
19
7
12
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

381224A4

WINDOW ASSY

Incl. 1 - 24

1шт.

1

438325A1

INSERT

4шт.

2

438321A1

COVER,Screw

22шт.

3

438322A1

WASHER

16шт.

4

438325A1

INSERT

8шт.

5

438327A1

INSERT

6шт.

6

438328A1

SCREW

6шт.

7

438330A1

WASHER

6шт.

8

438316A1

INSERT

12шт.

9

438307A1

RUBBER SEAL

3/16 in

2шт.

10

438319A1

SCREW

8шт.

11

438326A1

NUT

8шт.

12

438312A1

SPACER

8шт.

13

438314A1

STOP

4шт.

14

438315A1

SCREW

4шт.

15

438317A1

GLASS

Assy; Left Hand; Incl. 87412536 Glass and 87412539 Seal

1шт.

87412536

GLASS

Stationary

1шт.

87412539

SEAL

1шт.

16

438318A1

GLASS

Assy; Right Hand; Incl. 87412536 Glass and 87412539 Seal

1шт.

17

438323A1

SEAL

3/16 in

2шт.

18

438306A1

GLASS

Sliding

2шт.

19

438313A1

POST

4шт.

20

438312A1

SPACER

4шт.

21

448311A1

SCREW

4шт.

22

448312A1

LOCK

2шт.

23

438308A1

CATCH

2шт.

24

438309A1

SCREW

4шт.
