(04-13) - LAMP ASSY, ROAD

Запчасти Case IH 1845C (04-13) - LAMP ASSY, ROAD (04) - ELECTRICAL SYSTEMS

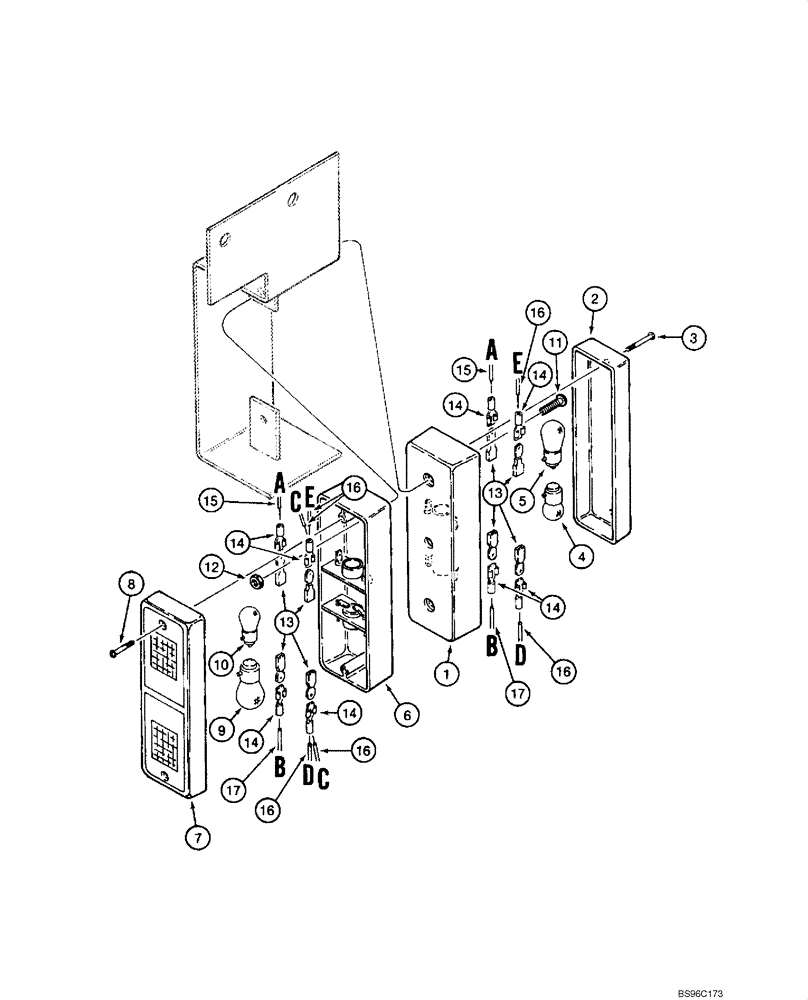

Схема запчастей Case IH 1845C - (04-13) - LAMP ASSY, ROAD (04) - ELECTRICAL SYSTEMS
8
13
10
13
14
16
15
12
3
4
17
5
15
14
7
14
16
14
17
16
14
1
9
16
11
14
6
2
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E133215

TAIL LAMP

Front; Incl. 1 - 5

2шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

110280A1

CAPPING

Amber-White

1шт.

3

NSS

NOT SOLD SEPARAT

Screw

2шт.

4

110279A1

BULB

5W

1шт.

5

110277A1

BULB

21W

1шт.

E137174

LENS

Rear; Incl. 6 - 10

2шт.

6

NSS

NOT SOLD SEPARAT

Body

1шт.

7

110276A1

REFLECTOR

Amber-Red

1шт.

8

NSS

NOT SOLD SEPARAT

Screw

2шт.

9

110278A1

BULB

5W

1шт.

10

110277A1

BULB

21W

1шт.

11

840-1525

SCREW,Pan, M5 x 25mm, Cl 4.8

4шт.

12

825-1405

NUT,M5, Cl 8

4шт.

13

102296A1

CONNECTION

10шт.

14

223-95

TERMINAL CONNECTOR,Female, 14 - 16

8шт.

15

H439273

ELECTRICAL WIRE

WIRE Red

2шт.

16

H439272

ELECTRICAL WIRE

WIRE Black

6шт.

17

H439274

ELECTRICAL WIRE

WIRE Green

2шт.
