(09-23B) - DELUXE OPERATORS SEAT

Запчасти Case IH 1840 (09-23B) - DELUXE OPERATORS SEAT (09) - CHASSIS/ATTACHMENTS

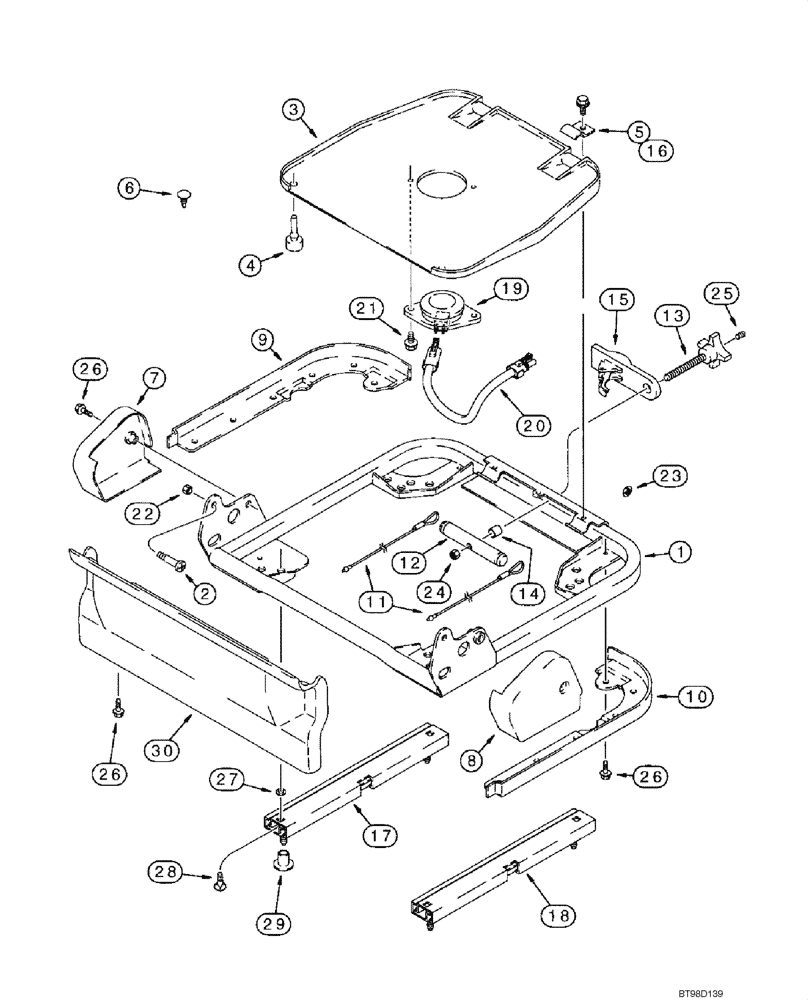

Схема запчастей Case IH 1840 - (09-23B) - DELUXE OPERATORS SEAT (09) - CHASSIS/ATTACHMENTS
11
23
12
29
13
19
8
5
26
3
1
27
15
21
20
5
22
30
17
26
2
28
4
14
9
10
18
6
26
24
25
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

308307A1

SEAT

Operators; Gray; Incl. 09-23 - 09-23B

1шт.

400681A1

SEAT

Wheat; Replaces 308307A1; Incl. 09-23 - 09-23B

1шт.

1

NSS

NOT SOLD SEPARAT

Frame; Seat

1шт.

291757A1

ASSEMBLY

Incl. 2

1шт.

2

NSS

NOT SOLD SEPARAT

Bolt

3шт.

291758A1

ASSEMBLY

Seat Pan

1шт.

3

NSS

NOT SOLD SEPARAT

Plate; Bumper

1шт.

291752A1

ASSEMBLY

Incl. 4, 5

1шт.

4

NSS

NOT SOLD SEPARAT

Bumper

2шт.

5

NSS

NOT SOLD SEPARAT

Clip

2шт.

291760A1

ASSEMBLY

Clip; Incl. 6

1шт.

6

NSS

NOT SOLD SEPARAT

Clip

7шт.

291751A1

ASSEMBLY

Incl. 7, 8

1шт.

7

NSS

NOT SOLD SEPARAT

Cover; Left Hand

1шт.

8

NSS

NOT SOLD SEPARAT

Cover; Right Hand

1шт.

291750A1

ASSEMBLY

Fender; Incl. 9, 10

1шт.

9

NSS

NOT SOLD SEPARAT

Fender; Left Hand

1шт.

10

NSS

NOT SOLD SEPARAT

Fender; Right Hand; Not Illustrated

1шт.

291753A1

ASSEMBLY

Incl. 11

1шт.

11

NSS

NOT SOLD SEPARAT

Cable

2шт.

12

291772A1

BAR

Weight Adjuster

1шт.

291755A1

ASSEMBLY

Incl 13 - 14

1шт.

13

NSS

NOT SOLD SEPARAT

Knob; Weight Adjuster

1шт.

14

NSS

NOT SOLD SEPARAT

Spacer

1шт.

15

291769A1

INDICATOR

Weight Adjuster

1шт.

291759A1

ASSEMBLY

Clip; Incl. 16

1шт.

16

NSS

NOT SOLD SEPARAT

Clip

2шт.

291768A1

ASSEMBLY

Slide; Incl. 17, 18

1шт.

17

NSS

NOT SOLD SEPARAT

Slide; Left Hand

1шт.

18

NSS

NOT SOLD SEPARAT

Slide; Right Hand

1шт.

19

242306A1

SWITCH

Operator Presence Switch; Replaces 291773A1

1шт.

20

302137A2

HARNESS

Seat; Operator Presence Switch Not Incl., See REF 19

1шт.

21

NSS

NOT SOLD SEPARAT

Bolt

4шт.

22

NSS

NOT SOLD SEPARAT

Nut

2шт.

23

NSS

NOT SOLD SEPARAT

Nut

1шт.

24

NSS

NOT SOLD SEPARAT

Nut

1шт.

25

NSS

NOT SOLD SEPARAT

Setscrew

1шт.

26

NSS

NOT SOLD SEPARAT

Bolt

8шт.

27

NSS

NOT SOLD SEPARAT

Spacer

4шт.

28

NSS

NOT SOLD SEPARAT

Bolt

4шт.

29

NSS

NOT SOLD SEPARAT

Cap

4шт.

30

291775A1

BELLOWS

Cover

1шт.
