(08-62B) - CYLINDER ASSY - BACKHOE SWING (NORTH AMERICA), D100

Запчасти Case IH 1840 (08-62B) - CYLINDER ASSY - BACKHOE SWING (NORTH AMERICA), D100 (08) - HYDRAULICS

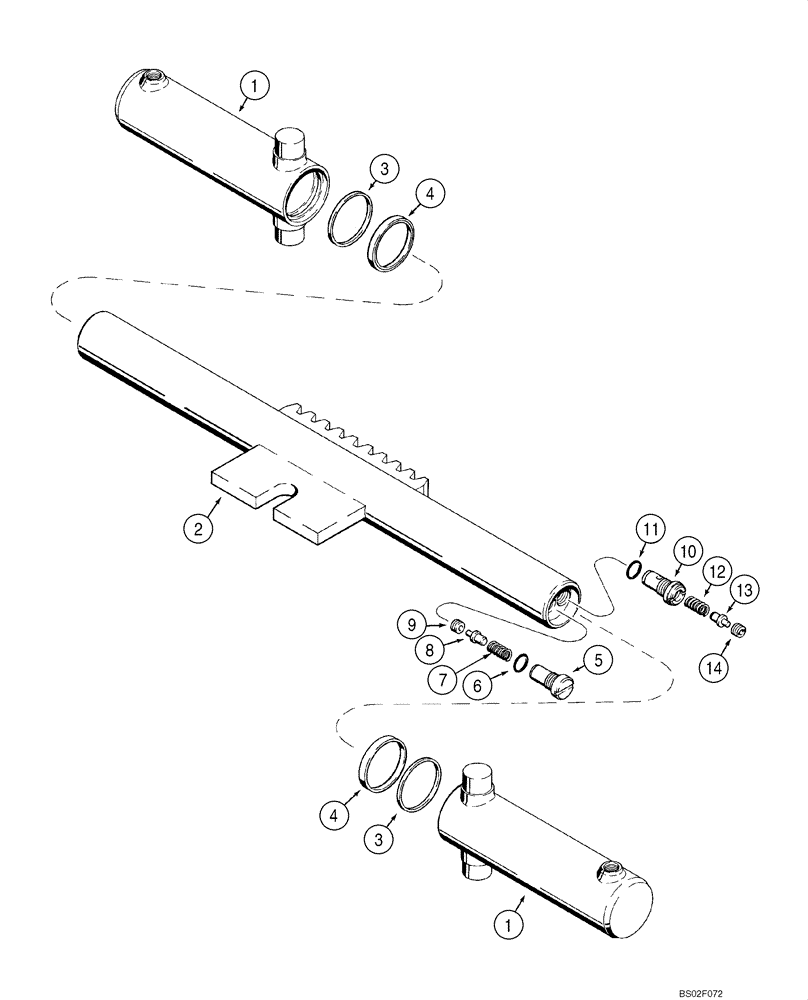

Схема запчастей Case IH 1840 - (08-62B) - CYLINDER ASSY - BACKHOE SWING (NORTH AMERICA), D100 (08) - HYDRAULICS
10
3
9
6
4
3
13
5
14
11
1
12
7
2
4
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

384865A1

CYLINDER ASSY.

70 ID x 254 mm strk; Swing; Incl. 1 - 17

1шт.

1

398165A1

TUBE

2шт.

2

H53017

PISTON ROD

1шт.

3

NSS

NOT SOLD SEPARAT

Seal, Wiper

2шт.

4

NSS

NOT SOLD SEPARAT

Seal, U-Cup

2шт.

H53033

LOCK VALVE

Relief; Incl. 5 - 9

1шт.

5

NSS

NOT SOLD SEPARAT

Body

1шт.

6

238-5116

O-RING,0.103" Thk x 0.75" ID, -116, Cl 5, 75 Duro

1шт.

7

F37883

SPRING

1шт.

8

H138362

SPOOL

1шт.

9

NSS

NOT SOLD SEPARAT

Seat

1шт.

H53025

LOCK VALVE

Relief; Incl. 10 - 14

1шт.

10

NSS

NOT SOLD SEPARAT

Body

1шт.

11

238-5116

O-RING,0.103" Thk x 0.75" ID, -116, Cl 5, 75 Duro

1шт.

12

F37883

SPRING

1шт.

13

H138362

SPOOL

1шт.

14

NSS

NOT SOLD SEPARAT

Seat

1шт.

398166A1

KIT

Incl. 3, 4, 7, 11

1шт.
