Запчасти Case IH 1840 (08-46) - CYLINDER ASSY - STABILIZER (D100, D100XR) (08) - HYDRAULICS

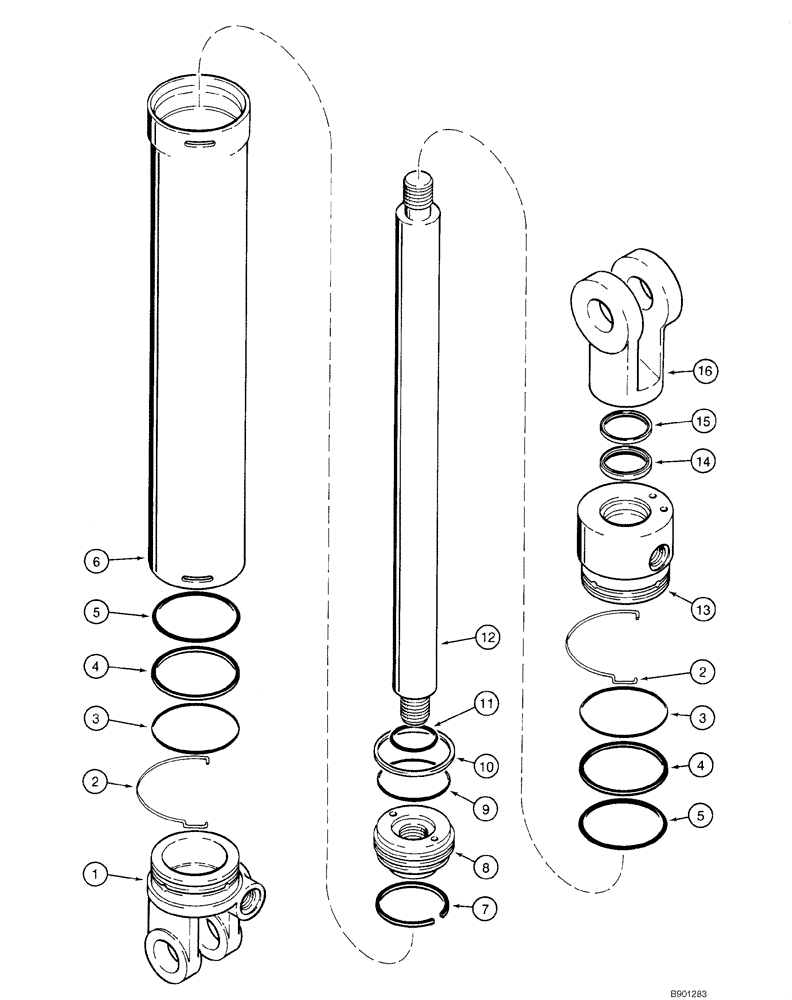

Схема запчастей Case IH 1840 - (08-46) - CYLINDER ASSY - STABILIZER (D100, D100XR) (08) - HYDRAULICS
11
13
7
2
4
5
16
9
5
6
4
15
3
10
3
8
2
14
1
12

Артикул

Название

Примечание

Количество

H672226

CYLINDER ASSY.

3 (76) ID x 16 in (406 mm); Stabilizer; Incl. 1 - 16; No Longer Available, For Service, Order 101643A1; See Figure 08-47

2шт.

1

102681A1

JACK HEAD

Base End; Replaces H436683

1шт.

2

H436693

LOCKING RING

2шт.

3

H436690

SEAL

Cylinder Tube

2шт.

4

H745760

WASHER

2шт.

5

238-5232

O-RING,0.139" Thk x 2.734" ID, -232, Cl 5, 75 Duro

2шт.

6

H436685

HYD CYL SLEEVE

No Longer Available, Order REF 6A, 13A

1шт.

6a

102683A1

TUBE

Not Illustrated

1шт.

7

H436691

GASKET

1шт.

8

H436684

JACK PISTON

1шт.

9

238-6231

O-RING,0.139" Thk x 2.609" ID, -231, Cl 6, 90 Duro

1шт.

10

H120188

RING

1шт.

11

T52486

O-RING

Piston Rod

1шт.

12

H436686

PISTON ROD

1шт.

13

H436688

GLAND

No Longer Available; Order REF 6A, 13A

1шт.

13a

102686A1

GLAND

Cylinder End; Not Illustrated

1шт.

14

H436694

SEAL

1шт.

15

H436692

SEAL

Piston Rod

1шт.

16

102685A1

JACK HEAD

Piston Rod; Replaces H436687

1шт.

Выбрано товаров: 19
