(8-18) - CYLINDER ASSEMBLY, LOADER LIFT

Запчасти Case IH 1825B (8-18) - CYLINDER ASSEMBLY, LOADER LIFT (08) - HYDRAULICS

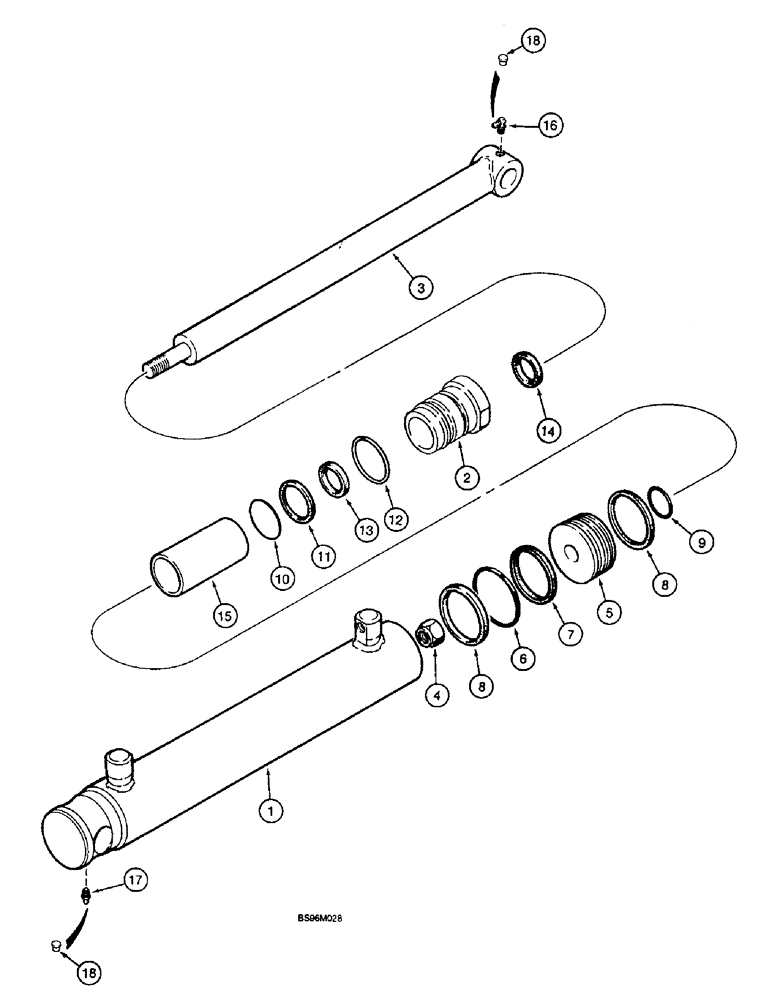

Схема запчастей Case IH 1825B - (8-18) - CYLINDER ASSEMBLY, LOADER LIFT (08) - HYDRAULICS
4
14
5
3
7
8
18
17
10
2
6
15
8
11
18
12
1
16
9
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

104516A1

CYLINDER ASSY.

Incl. Ref. 1 - 17

2шт.

1

110504A1

JACK BODY

TUBE

1шт.

2

110506A1

CYLINDER END CAP

GLAND packing

1шт.

3

110505A1

PISTON ROD

1шт.

4

231-41310

LOCK NUT,5/8"-11, GB

1шт.

5

110501A1

JACK PISTON

1шт.

110507A1

SEAL KIT

Incl. Ref. 6 - 14

1шт.

6

NSS

NOT SOLD SEPARAT

SEAL

1шт.

7

NSS

NOT SOLD SEPARAT

O-RING

1шт.

8

NSS

NOT SOLD SEPARAT

RING

2шт.

9

NSS

NOT SOLD SEPARAT

O-RING

1шт.

10

238-6133

O-RING,0.103" Thk x 1.799" ID, -133, Cl 6, 90 Duro

1шт.

11

NSS

NOT SOLD SEPARAT

RING

1шт.

12

NSS

NOT SOLD SEPARAT

RING

1шт.

13

119214C1

SEAL

1шт.

14

536308R91

WIPER SEAL

WIPER

1шт.

15

110502A1

SPACER

1шт.

16

219-57

LUBE NIPPLE,90 Degree Elbow, 1/4" - 28 NPTF

FITTING, 1/4-28 tpr x 3/4 in, 90°

1шт.

17

219-8

LUBE NIPPLE,1/4" - 28 NPTF

1шт.

18

E82545

CAP

red, German T.B.G. models

2шт.
