Запчасти Case IH 1825B (8-12) - VALVE ASSEMBLY, LOADER CONTROL (08) - HYDRAULICS

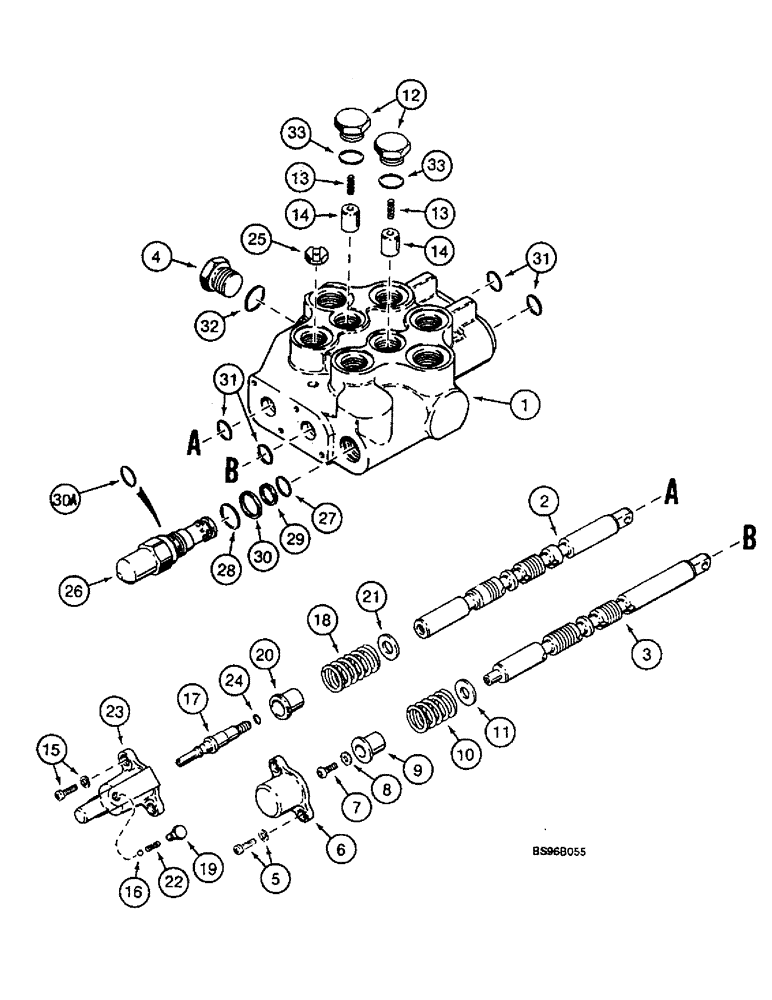

Схема запчастей Case IH 1825B - (8-12) - VALVE ASSEMBLY, LOADER CONTROL (08) - HYDRAULICS
3
33
17
6
25
21
28
22
24
8
10
26
7
31
13
2
30
4
31
33
13
14
23
20
18
15
9
11
16
1
19
29
32
27
30a
12
14
5

Артикул

Название

Примечание

Количество

H674734

VALVE

ASSY, control, loader, Incl. Ref. 1 - 34

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

2

NSS

NOT SOLD SEPARAT

SPOOL lift

1шт.

3

NSS

NOT SOLD SEPARAT

SPOOL bucket

1шт.

4

132547A1

PLUG

1шт.

H673571

KIT

Incl. Ref. 5 - 11

1шт.

5

NSS

NOT SOLD SEPARAT

SCREW

2шт.

6

N9528

CAP

1шт.

7

NSS

NOT SOLD SEPARAT

SCREW

1шт.

8

NSS

NOT SOLD SEPARAT

WASHER

1шт.

9

N9529

SEAT

1шт.

10

N9539

TENSION SPRING

1шт.

11

495-11034

WASHER,5/16", SAE

(11/32 x 11/16 x 1/16")

1шт.

142999A1

KIT

Incl. Ref. 12 - 14

2шт.

12

NSS

NOT SOLD SEPARAT

PLUG

1шт.

13

NSS

NOT SOLD SEPARAT

SPRING

1шт.

14

NSS

NOT SOLD SEPARAT

POPPET valve

1шт.

H674617

SET

KIT, Incl. Ref. 15 - 24

1шт.

15

NSS

NOT SOLD SEPARAT

SCREW

2шт.

16

NSS

NOT SOLD SEPARAT

BALL

2шт.

17

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

18

D86558

SPRING

1шт.

19

D86560

SCREW

2шт.

20

D86559

SEAT

1шт.

21

D86557

WASHER

1шт.

22

N9506

COIL SPRING

2шт.

23

N9540

COVER

HOUSING

1шт.

24

NSS

NOT SOLD SEPARAT

O-RING

1шт.

25

H436436

PLATE

1шт.

26

H673574

VALVE, PRESSURE RELI

EF Incl 27 - 30C

1шт.

H674535

GASKET KIT

Incl. Ref. 27 - 30C

1шт.

H673570

SEAL PACKAGE

KIT, Incl. Ref. 27 - 30

1шт.

27

238-6015

O-RING,0.07" Thk x 0.551" ID, -15, Cl 6, 90 Duro

1шт.

28

238-6017

O-RING,0.07" Thk x 0.676" ID, -17, Cl 6, 90 Duro

1шт.

29

H438044

GASKET

RING

1шт.

30

H438329

GASKET

RING

1шт.

30a

H438328

SEAL,7.94mm ID x 11.11mm OD x 1.59mm Thk

Teflon

1шт.

30b

H438228

NUT

Nut, 3/8-24UNF; Not Illustrated

1шт.

30c

H438229

ADJUSTMENT SCREW

Bolt, 3/8-24UNF; Not Illustrated

1шт.

31

NSS

NOT SOLD SEPARAT

O-RING

4шт.

32

NSS

NOT SOLD SEPARAT

O-RING

1шт.

33

NSS

NOT SOLD SEPARAT

O-RING

1шт.

34

NSS

NOT SOLD SEPARAT

O-RING

2шт.

H674618

GASKET KIT

Incl. Seal Kit H673570 and Ref. 31, 32, 33 and 34

1шт.

Выбрано товаров: 44
