Запчасти Case IH 1529 (013A) - PARKING BRAKE

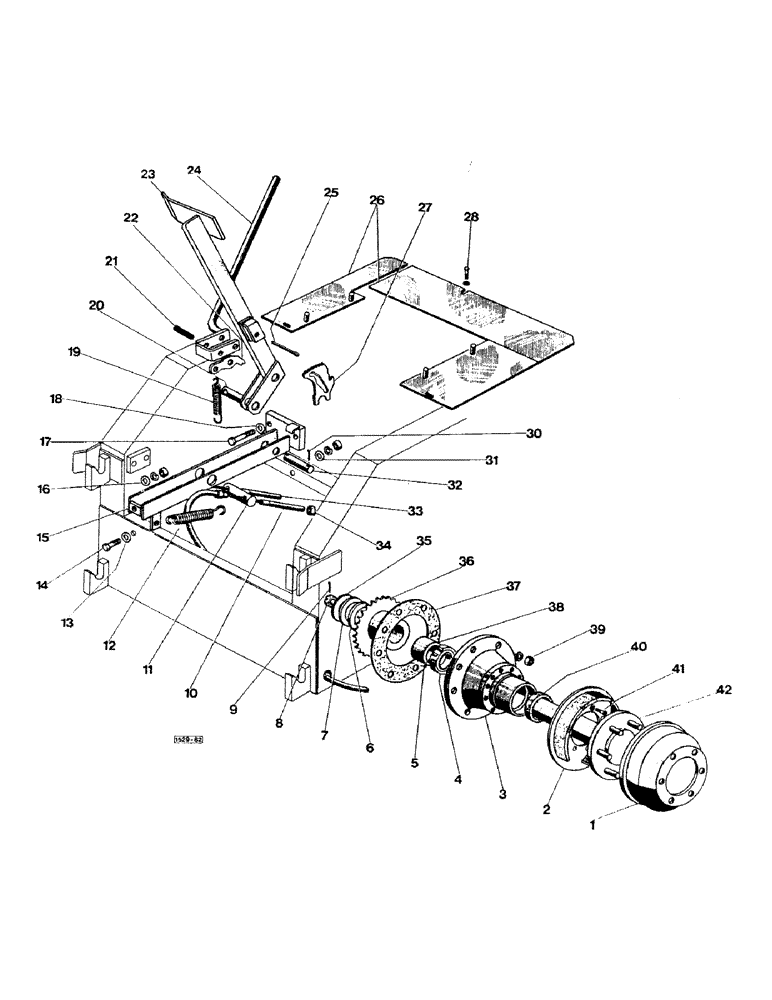

Схема запчастей Case IH 1529 - (013A) - PARKING BRAKE
35
2
4
1
8
23
17
14
22
24
19
3
28
38
33
9
18
32
37
10
16
41
40
21
26
13
30
42
27
20
39
6
12
15
34
5
31
7
36
11
25

Артикул

Название

Примечание

Количество

1

E17224

SPARE PART

DRUM brake (Perrot)

2шт.

E17935

DRUM HUB

brake (Bendix)

2шт.

2

E17204

BRAKE SHOE

ASSY LH (Perrot) see Figure 13J

1шт.

E17937

BRAKE SHOE

ASSY LH (Bendix) see Figure 13Q

1шт.

E17237

BRAKE SHOE

ASSY RH (Perrot) see Figure 13J

1шт.

E17936

BRAKE SHOE

ASSY RH (Bendix) see Figure 13Q

1шт.

3

E17243

HUB

BEARING CUP ASSY, Serial Range: -3755990

2шт.

E18691

HUB AND BEARING CUP ASSY, Start Serial: 3755991

2шт.

4

G15218

BEARING, CUP

CUP, Serial Range: -3755990

2шт.

D53762

BEARING CUP,2.892" OD x 0.62"

, Start Serial: 3755991

2шт.

5

G15219

ROLLER BEARING

CONE, Serial Range: -3755990

4шт.

D53766

TAPERED BEARING,1.7812" ID x 0.78"

CONE, Start Serial: 3755991

4шт.

6

T40257

WASHER

1шт.

7

T40258

WASHER

1шт.

8

425-1914

SLOTTED NUT,7/8"-14, G5, Thk

4шт.

9

132-52

COTTER PIN,1/8" x 1 1/2"

4шт.

10

E17223

CABLE PULLING GRIP

brake LH (Perrot)

1шт.

E17939

CABLE

brake LH (Bendix)

1шт.

11

E17215

PIN (Perrot)

1шт.

E19157

SPARE PART

PIN (Bendix)

1шт.

12

E17220

SPRING

1шт.

13

E16726

WASHER

plain 10

1шт.

14

E17225

BOLT

hex. 8 x 35

1шт.

15

E17198

BRACKET

SUPPORT

1шт.

16

E16739

WASHER

plain 8

1шт.

E16677

WASHER

lock 8

1шт.

E16678

NUT

SPARE PART hex 8

1шт.

17

E16685

BOLT (SPREADER)

hex. 8 x 45

2шт.

18

E16726

WASHER

plain 10

2шт.

19

E17221

SPRING

1шт.

20

E17214

AXLE PIN

1шт.

21

E17227

PIN

roll

1шт.

22

E17212

PAWL brake lock

1шт.

23

E17202

PEDAL

brake

1шт.

24

E17208

LEVER

1шт.

25

E17226

PIN cotter 6 x 70

1шт.

26

E18649

FLOOR BOARD, Serial Range: -3755879

1шт.

E18735

FLOOR BOARD, Start Serial: 3755880

1шт.

13-516

BOLT,Hex, 5/16" - 18 x 1", Gr 5

, Start Serial: 3755880

3шт.

95-5

WASHER,3/8" x 7/8" x .083"

plain, Start Serial: 3755880

3шт.

27

E17211

PLATE ASSY.

RATCHET brake lock

1шт.

28

E16370

BOLT

hex. 8 x 20

3шт.

E16677

WASHER

lock 8

3шт.

30

E15366

PIN cotter 5 x 35

2шт.

31

E16739

WASHER

plain 8

2шт.

E16677

WASHER

lock 8

2шт.

E16678

NUT

SPARE PART hex 8

2шт.

32

E17213

PIN

1шт.

33

E17222

CABLE PULLING GRIP

brake RH (Perrot)

1шт.

E17938

CABLE

brake RH (Bendix)

1шт.

34

E16678

NUT

SPARE PART hex. 8

6шт.

35

D53273

WASHER,23.02mm ID x 57.15mm OD x 1.41mm Thk

7/8"

4шт.

36

T40051

GEAR

SPROCKET driven

4шт.

37

T42395

GASKET

4шт.

38

T40049

BUSHING

SPACER front spindle

2шт.

T40050

BUSHING

SPACER rear spindle

2шт.

39

E16680

NUT

hex. 14

32шт.

E16681

WASHER

lock 14

32шт.

40

T40047

OIL SEAL

oil, Serial Range: -3755990

2шт.

D53767

OIL SEAL,57.15mm ID x 85.75mm OD x 11mm Thk

oil, Start Serial: 3755991

2шт.

41

E19060

BOLT 8 x 16

24шт.

E16677

WASHER

lock 8

24шт.

42

E17244

AXLE ASSY, Serial Range: -3755990

2шт.

When depleted, order (1)E18692+(2)D53766+(2)D53762+(1)D5 3767+(1)D53784.

1шт.

E18692

AXLE ASSY, Start Serial: 3755991

2шт.

E16592

WHEEL BOLT

BOLT

6шт.

Выбрано товаров: 66
