Запчасти Case IH 1529 (104) - LIFT CYLINDER VALVE

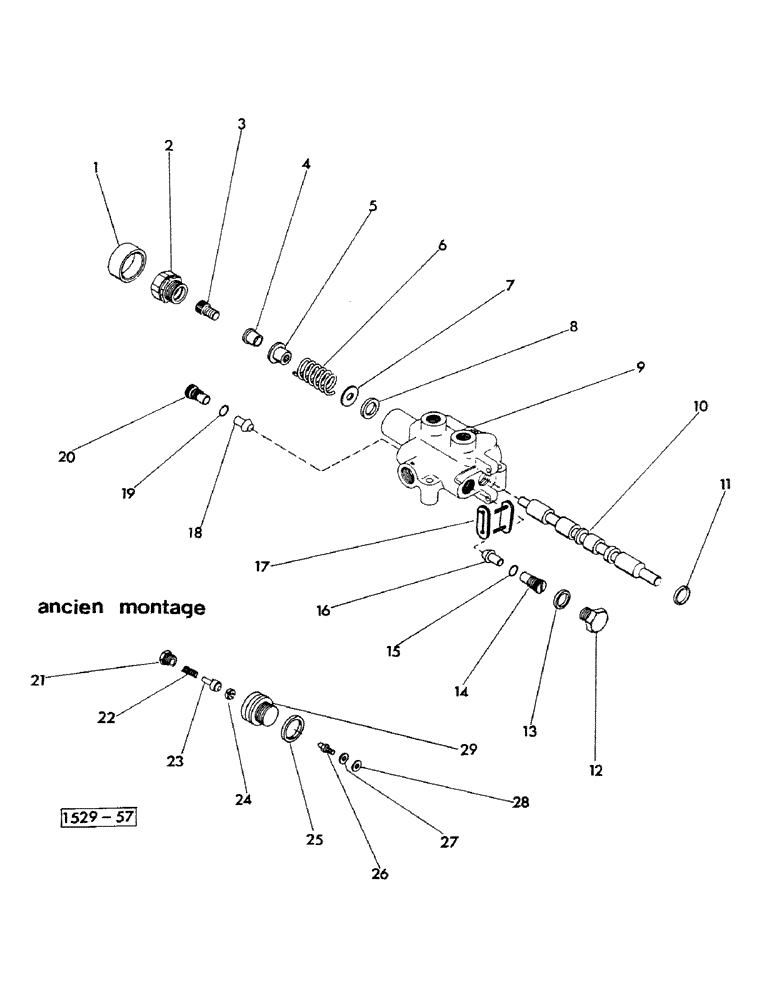

Схема запчастей Case IH 1529 - (104) - LIFT CYLINDER VALVE
15
8
28
7
27
12
2
11
29
19
9
14
3
16
17
18
10
4
5
21
20
1
25
23
6
13
26
24
22

Артикул

Название

Примечание

Количество

T40137

VALVE

ASSY, Includes: Ref. 1 - 20

1шт.

1

36645

CAP

BONNET rubber

1шт.

2

NSS

NOT SOLD SEPARAT

CAP detent, Order T42098

1шт.

3

NSS

NOT SOLD SEPARAT

BOLT shoulder, Order T42098

1шт.

4

NSS

NOT SOLD SEPARAT

PLUNGER detent, Order T42098

1шт.

5

36652

COLLAR

RETAINER

1шт.

6

D32602

VALVE SPRING

1шт.

7

36650

WASHER

1шт.

8

NSS

NOT SOLD SEPARAT

SEAL

1шт.

Part of Seal Kit P/N T42094

1шт.

9

NSS

NOT SOLD SEPARAT

HOUSING

1шт.

10

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

11

NSS

NOT SOLD SEPARAT

SEAL

1шт.

Part of Seal Kit P/N T42094

1шт.

12

D23724

CYLINDER END CAP

1шт.

13

34115

GASKET

SEAL

1шт.

Part of Seal Kit P/N T42094

1шт.

14

D28839

PLUG

1шт.

15

D23928

O-RING

1шт.

Part of Seal Kit P/N T42094

1шт.

16

D28576

VALVE POPPET

1шт.

17

36640

DRAG LINK

Handle

1шт.

132-13

PIN

cotter

1шт.

18

D28576

VALVE POPPET

1шт.

19

D48359

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

1шт.

Part of Seal Kit P/N T42094

1шт.

20

D28574

PLUG

1шт.

21

NSS

NOT SOLD SEPARAT

CAB Order T42098

1шт.

22

NSS

NOT SOLD SEPARAT

SPRING Order T42098

1шт.

23

NSS

NOT SOLD SEPARAT

HOLDER Order T42098

1шт.

24

NSS

NOT SOLD SEPARAT

CLAMP Order T42098

1шт.

25

NLS

NO LONGER SERVICED

1шт.

26

NSS

NOT SOLD SEPARAT

ADAPTER Order T42098

1шт.

27

NSS

NOT SOLD SEPARAT

WASHER lock, Order T42098

1шт.

28

NSS

NOT SOLD SEPARAT

WASHER Order T42098

1шт.

29

NSS

NOT SOLD SEPARAT

CAP Order T42098

1шт.

T42098

ASSEMBLY

KIT parts (consists of items 2 - 3 and 4)

1шт.

T42094

SEAL KIT

seal consists of: Ref. 8, 10, 13, 15 and 19

1шт.
