Запчасти Case IH 1529 (100) - TILT CYLINDER VALVE

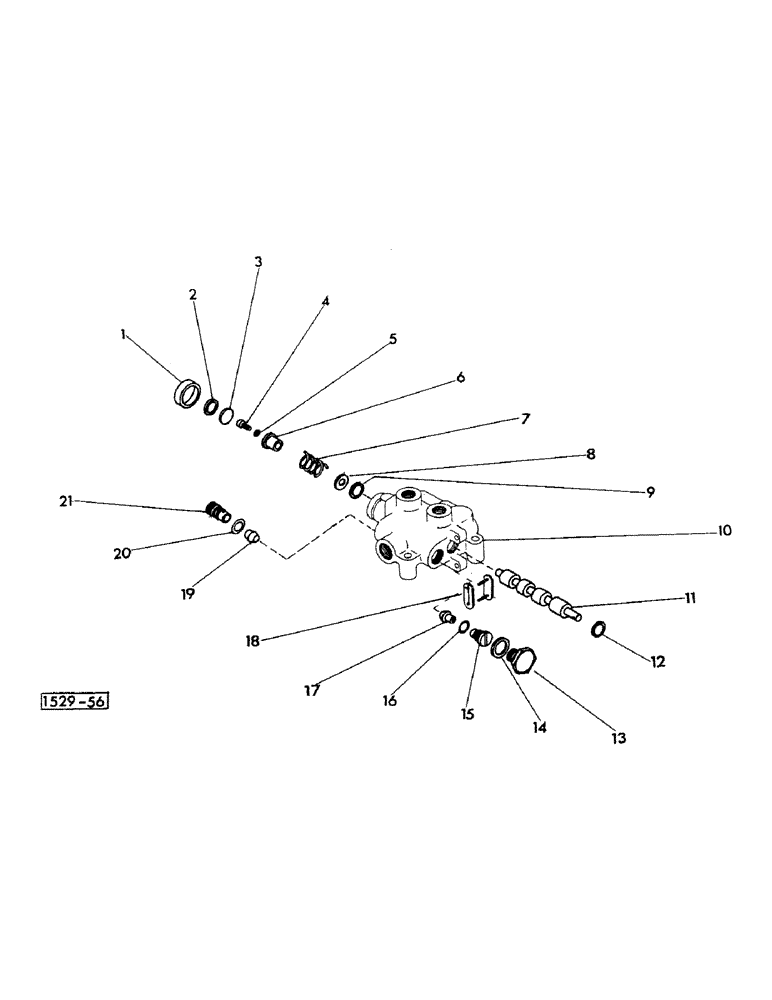

Схема запчастей Case IH 1529 - (100) - TILT CYLINDER VALVE
18
16
14
15
10
2
6
7
20
4
1
8
5
11
12
17
9
13
21
19
3

Артикул

Название

Примечание

Количество

T40138

VALVE

ASSY, Includes: Ref. 1 - 21

1шт.

1

36645

CAP

BONNET rubber

1шт.

2

36633

LID

snap

1шт.

3

663023R1

CAP

1шт.

4

75-48

SCREW,Rd, 1/4" - 20 x 1/2"

BOLT

1шт.

5

36628

LOCK WASHER

lock

1шт.

6

36630

DRAWBAR SUPPORT

stop

1шт.

7

36632

SPRING

1шт.

8

36650

WASHER

1шт.

9

NSS

NOT SOLD SEPARAT

SEAL

1шт.

Part of Seal Kit P/N T42094

1шт.

10

NSS

NOT SOLD SEPARAT

HOUSING

1шт.

11

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

12

NSS

NOT SOLD SEPARAT

SEAL

1шт.

Part of Seal Kit P/N T42094

1шт.

13

D23724

CYLINDER END CAP

1шт.

14

34115

GASKET

1шт.

Part of Seal Kit P/N T42094

1шт.

15

D28839

PLUG

1шт.

16

D23928

O-RING

218-5006

1шт.

Part of Seal Kit P/N T42094

1шт.

17

D28576

VALVE POPPET

1шт.

18

36640

DRAG LINK

Handle

1шт.

132-13

PIN

cotter

1шт.

19

D28576

VALVE POPPET

1шт.

20

D48359

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

1шт.

Part of Seal Kit P/N T42094

1шт.

21

D28574

PLUG

1шт.

T42094

SEAL KIT

seal consists of: Ref. 9, 12, 14, 16 and 20

1шт.

Выбрано товаров: 29
