(016) - BRAKES, BENDIX

Запчасти Case IH 1529 (016) - BRAKES, BENDIX (33) - BRAKES & CONTROLS

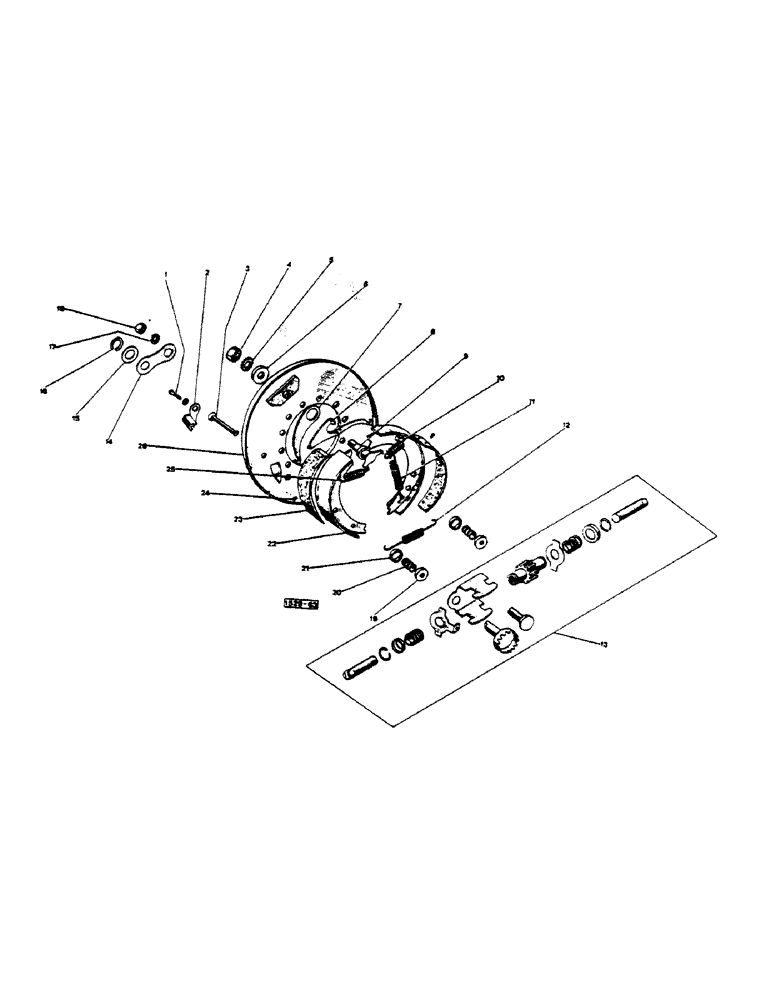

Схема запчастей Case IH 1529 - (016) - BRAKES, BENDIX (33) - BRAKES & CONTROLS
16
12
22
10
9
8
14
20
2
15
4
3
7
26
18
19
24
25
23
11
21
6
17
5
1
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E17937

BRAKE SHOE

LH

1шт.

E17936

BRAKE SHOE

RH

1шт.

1

E16370

BOLT

SCREW

1шт.

E16677

WASHER

lock 8

1шт.

2

E19075

BRACKET

LH

1шт.

E19402

BRACKET

RH

1шт.

3

E19418

PIN

2шт.

4

100020

NUT,M16 x 2.0, Cl 8

1шт.

5

E19413

WASHER lock, 16 ext., shakeproof

1шт.

6

E19412

WASHER

1шт.

7

E19408

LEVER

LINK offset

1шт.

8

E19409

CAM

LH

1шт.

E19410

CAM

RH

1шт.

9

E19411

AXLE PIN

1шт.

10

E19415

SPRING

opposite to offset link

1шт.

11

E19417

FITTING

SPRING return

1шт.

12

E19426

SPRING

adjusting

1шт.

13

E19421

ADJUSTER

KIT centering

1шт.

14

E19425

PLATE ASSY.

reinforcing

1шт.

15

E19422

WASHER

1шт.

16

E19423

CIRCLIP

RING snap

1шт.

17

E16724

WASHER

lock 10

1шт.

18

E19424

NUT

1шт.

19

T29876

COVER ASSY

RETAINER

2шт.

20

E19420

SPRING

2шт.

21

E19419

CUP ASSY.

BUSHING centering

2шт.

22

E19416

LINING

KIT brake

2шт.

23

NSS

NOT SOLD SEPARAT

LINING

2шт.

24

NSS

NOT SOLD SEPARAT

RIVET

20шт.

25

E19414

VALVE SPRING

lever side

1шт.

26

E19427

PLATE, LH

1шт.

E19428

PLATE, RH

1шт.
