(159A) - SEAT, FOR GERMANY

Запчасти Case IH 1529 (159A) - SEAT, FOR GERMANY (90) - PLATFORM, CAB, BODYWORK AND DECALS

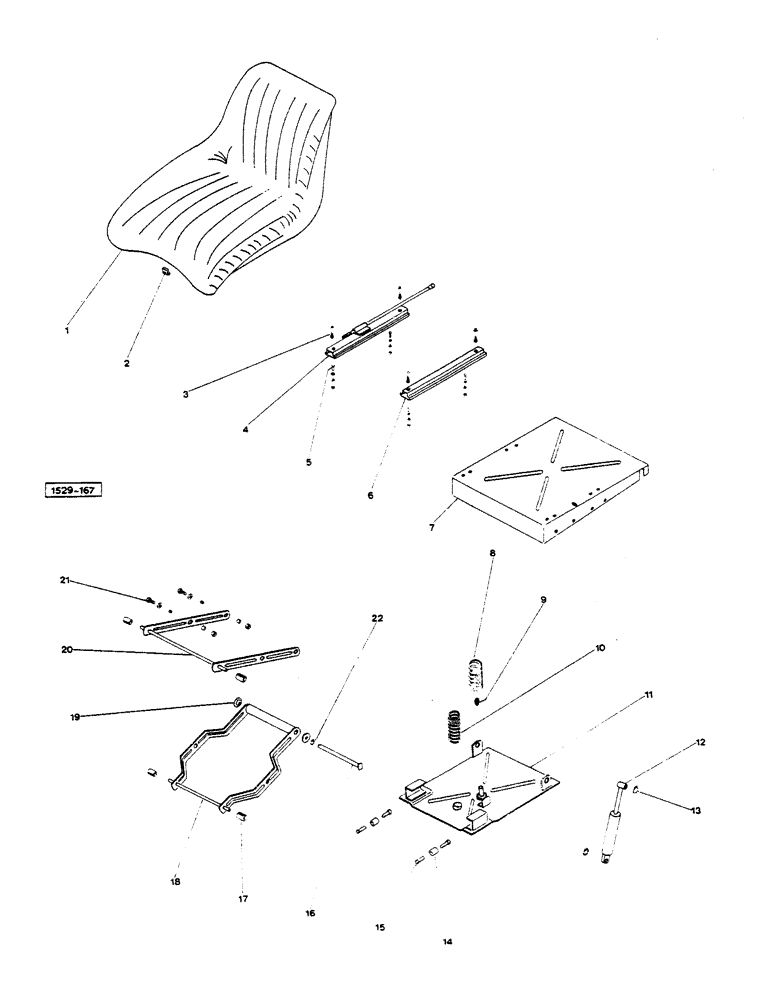

Схема запчастей Case IH 1529 - (159A) - SEAT, FOR GERMANY (90) - PLATFORM, CAB, BODYWORK AND DECALS
8
2
6
12
21
15
11
1
20
3
7
18
17
16
19
9
14
13
5
10
22
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E34609

CUSHION

SPARE PART SHELL seat

1шт.

2

E34610

CLAMP outer

13шт.

3

E34630

BOLT

4шт.

E16677

WASHER

lock

4шт.

4

E34611

NO LONGER SERVICED

SLIDE ASSY., adjustable

1шт.

5

E34632

BOLT

4шт.

E16677

WASHER

lock

4шт.

E34633

LOCK WASHER

shakeproof, ext.tooth

4шт.

E34634

LOCK NUT

4шт.

6

E34612

SPARE PART

SLIDE plain

1шт.

7

E34613

MOUNTING PLATE

upper

1шт.

8

E34622

SPRING

1шт.

9

E34621

STOP

1шт.

10

E34623

SPRING

1шт.

11

E34618

LARGE PLATE

PLATE, LARGE mounting, lower

1шт.

12

E34619

WASHER

ABSORBER

1шт.

13

E34640

GASKET

RING snap

2шт.

14

E34620

NO LONGER SERVICED

STOP

2шт.

15

E34641

RIVET

2шт.

16

E34617

NO LONGER SERVICED

PIN

1шт.

17

E34616

NO LONGER SERVICED

ROLLER

4шт.

18

E34615

NO LONGER SERVICED

BAR torsion, inner

1шт.

19

E34635

BUSHING

SPACER

2шт.

20

E34614

NO LONGER SERVICED

BAR torsion, outside

1шт.

21

E34637

SCREW

BOLT

4шт.

E34633

LOCK WASHER

shakeproof, ext.tooth

4шт.

E34638

TUBE

4шт.

E34635

BUSHING

SPACER

4шт.

E34639

LOCK NUT

4шт.

22

E34636

SNAP RING

1шт.
