Запчасти Case IH SV185 (50.100.AP[03]) - HVAC MEDIUM FRAME (50) - CAB CLIMATE CONTROL

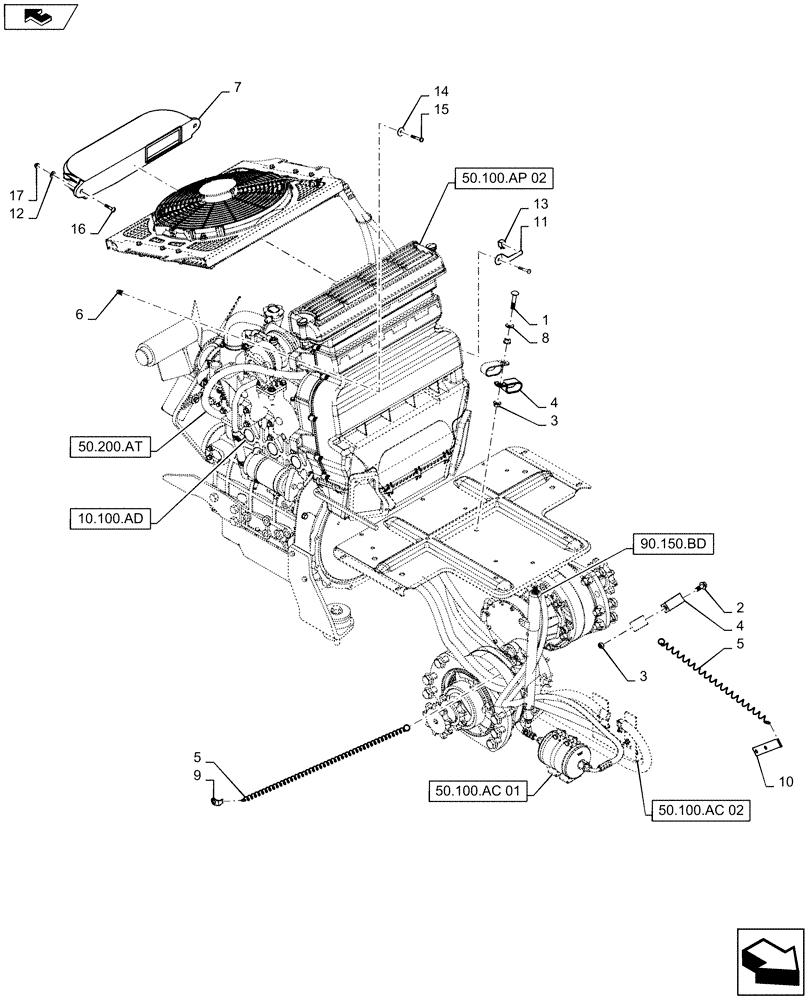

Схема запчастей Case IH SV185 - (50.100.AP[03]) - HVAC MEDIUM FRAME (50) - CAB CLIMATE CONTROL
50.200.at
10
50.100.ac 02
7
17
6
3
4
15
8
5
13
home
3
1
9
2
11
5
50.100.ac 01
90.150.bd
50.100.ap 02
14
16
12
10.100.ad
4

Артикул

Название

Примечание

Количество

1

350459

CARRIAGE BOLT,Rnd Head, M10 x 1.5 x 50mm, Full Thd, Cl 8.8

1шт.

2

9804261

BOLT,Hex, M10 x 25mm, Cl 8.8, Full Thd

1шт.

3

9804278

FLANGE NUT,M10 x 1.5, Cl 8

3шт.

4

D39696

CLAMP,25.40mm - 13.49mm Bolt, CTD

4шт.

5

412679A2

SPRING,Extension, 22.5mm OD x 173mm L

2шт.

6

84272827

RIVET,Flat Flg Head, 12.7mm OD x 17.4mm L

4шт.

7

84280313

AIR DUCT

1шт.

8

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

1шт.

9

84361522

BRACKET

1шт.

10

84370705

BRACKET

1шт.

11

84380240

BRACKET

1шт.

12

87655042

SPECIAL WASHER,8.8mm ID x 17.5mm OD x 2.2mm Thk

2шт.

13

87355337

RELAY,12V, 45A

1шт.

14

86624183

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

3шт.

15

86511833

SCREW,Phillips Drive, Pan HD, M6 x 40mm

4шт.

16

86512441

CARRIAGE BOLT,Rnd Head, M6 x 1 x 36.6mm, Cl 8.8

2шт.

17

86619800

FLANGE NUT,M6 x 1, Cl 8

2шт.

Выбрано товаров: 17
