Запчасти Case IH 450 (09-18) - LOADER AND GROUND DRIVE - LINKAGE (09) - CHASSIS

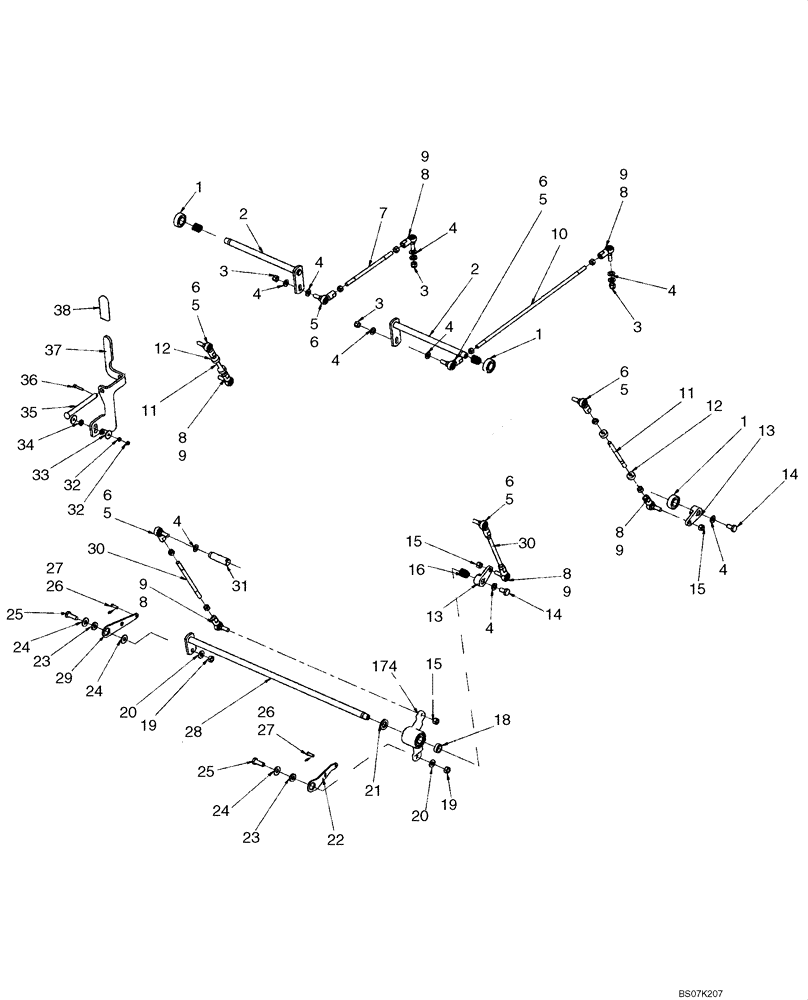

Схема запчастей Case IH 450 - (09-18) - LOADER AND GROUND DRIVE - LINKAGE (09) - CHASSIS
32
22
33
24
5
13
9
38
5
9
15
20
11
6
14
6
8
4
19
23
2
9
6
11
15
30
27
4
36
19
24
8
25
1
32
27
3
6
8
23
35
14
3
10
16
5
8
21
4
12
9
8
17
18
4
6
37
3
20
34
13
24
8
5
4
30
28
5
15
3
26
1
26
25
6
12
4
31
4
29
1
4
9
5
9
4
7
2

Артикул

Название

Примечание

Количество

1

102776A1

BEARING, BALL,17 mm ID x 40 mm OD x 12 mm

4шт.

2

87516578

SHAFT

Shaft

2шт.

3

88902

NUT,3/8"-16

4шт.

4

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

21шт.

5

87030547

NUT,3/8" - 24, LH Thd, Gr 5

6шт.

6

230426A1

BALL JOINT,3/8" - 24 x 1-3/5"

6шт.

7

87548976

ROD

Linkage Rod, 141mm (5 9/16 in.)

1шт.

8

230425A1

BALL JOINT,3/8" - 24 x 1-3/5"

6шт.

9

86509310

NUT,3/8" - 24, Gr 5

6шт.

10

87548977

ROD

Linkage Rod, 426mm (16 3/4 in.)

1шт.

11

187234A2

ROD

124mm (4 7/8 in.)

2шт.

12

255561A1

COLLAR ASSY.

4шт.

13

237773A1

LEVER ASSY.

3шт.

14

9861444

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9

3шт.

15

80855

NUT,Hex, 3/8" - 24

6шт.

16

229383A1

SPRING

3шт.

17

239908A4

CRANK

1шт.

18

240621A1

SPACER

1шт.

19

86500689

NUT,M10 x 1.5, Cl 10

2шт.

20

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

21

86625266

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

22

87445121

LINKAGE

1шт.

23

641419

WASHER,0.41" ID x 0.88" OD x 0.18" Thk

2шт.

24

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

3шт.

25

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

6шт.

26

D131983

COTTER PIN,1.04mm OD x 21.4mm L, Ring

2шт.

27

234726

CLEVIS PIN,6.29mm OD x 20mm L

2шт.

28

275022A1

SHAFT

1шт.

29

87445120

LINKAGE

1шт.

30

180682A1

STEM

Linkage Rod, 185mm (7 9/32 in.)

2шт.

31

237774A1

SHAFT

2шт.

32

87825

NUT,#10-32

2шт.

33

86624183

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

2шт.

34

103777A1

SEALING WASHER

2шт.

35

87019656

HEADED PIN,1/2" OD x 5" L

1шт.

36

87397

COTTER PIN,3/16" OD x 1" L

1шт.

37

87455482

LEVER

1шт.

38

D126613

HANDLE

Flat Vinyl Grip

1шт.

Выбрано товаров: 38
