Запчасти Case IH 420 (08-07[2]) - EH PROPORTIONAL AUX PILOT CONTROL (08) - HYDRAULICS

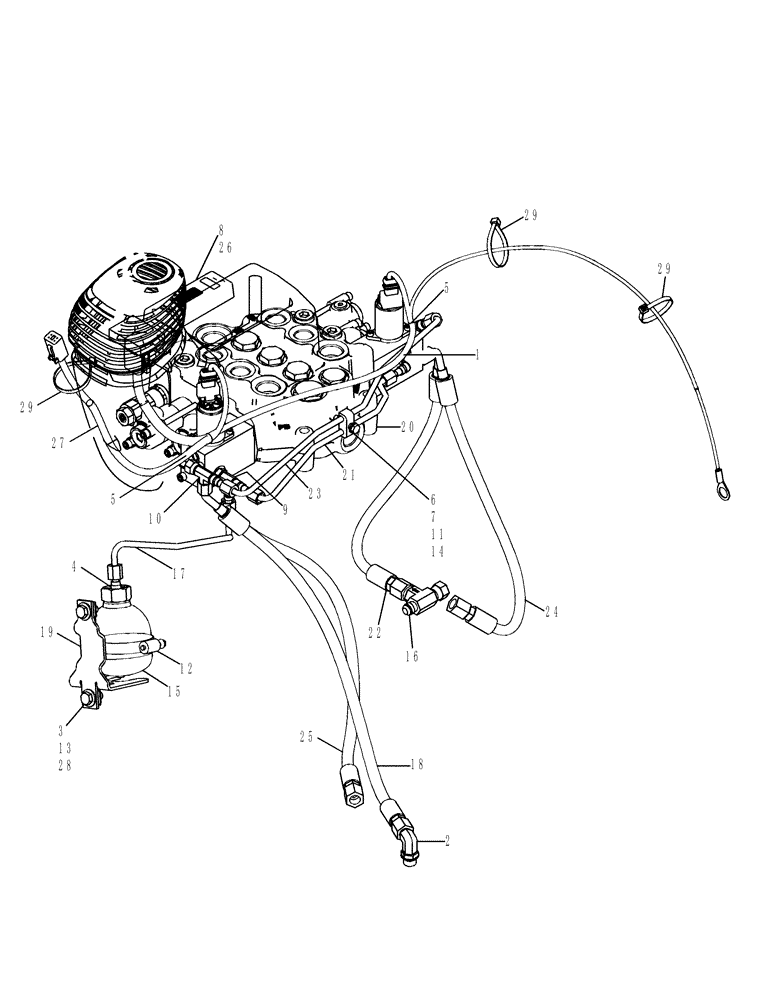

Схема запчастей Case IH 420 - (08-07[2]) - EH PROPORTIONAL AUX PILOT CONTROL (08) - HYDRAULICS
29
15
3
-
20
14
22
25
23
19
8
6
9
12
4
7
1
21
2
17
29
16
5
11
-
24
29
5
27
18
13
28
10
26

Артикул

Название

Примечание

Количество

84300900

EH Proportional Aux Pilot Control

SERVICE KIT

1шт.

1

16989

TEE,7/16"-20, 37 Degree x 7/8"-14, O-Ring Br

1шт.

2

76344

90 ELBOW,9/16" - 18 JIC x 9/16" - 18 ORB

1шт.

3

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

4

139398

HYD CONNECTOR,9/16" - 18 ORB x 7/16" - 20 JIC

1шт.

5

216773

90 ELBOW,90 Degree, 7/16"-20, 37 Degree x 7/16"-20, O-Ring

2шт.

6

608089

CLAMP

1шт.

7

80120101

BOLT

1шт.

8

84131374

MODULE

Pulse Width Modulated Driver

1шт.

9

86513019

TEE,1-5/16" - 12 ORB x 1-1/4" JIC x 1-1/4" JIC

1шт.

10

86513653

TEE,7/16" - 20 JIC x 7/16" - 20 JIC x 7/16" - 20 JIC

1шт.

11

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

12

70922199

HOSE CLAMP,324mm - 359mm

1шт.

13

86625263

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

14

87030561

NUT,M6 x 1, Cl 8

1шт.

15

87376969

ACCUMULATOR

Hydraulic Pilot Controls

1шт.

16

87438766

TEE

1шт.

17

87447764

HYD TUBE,6.35 mm OD

1шт.

18

87460042

HOSE,6.35mm ID x 560mm L

1шт.

19

87473790

BRACKET

Accumulator

1шт.

20

87546975

HYDRAULIC VALVE

EH Pilot

1шт.

21

87563970

HYD TUBE,6.35 mm OD

Pilot Pressure

1шт.

22

87563974

HOSE

Assy. EH Supply

1шт.

23

87564001

HYD TUBE,6.35 mm OD

Assy. EH Drain

1шт.

24

87653901

HOSE

Assy. Charge EH

1шт.

25

87654423

HOSE

Assy. Case Drain

1шт.

26

87729517

SEALING STRIP

Foam, Aux & Throttle

1шт.

27

87749672

HARNESS

Electro-Hydraulic Auxilary

1шт.

28

833-40008

SPRING NUT,M8, U

2шт.

29

84011664

COLLAR

Cable Tie Strap

3шт.

30

84299274

Install, EH Aux Pilot

INSTRUCTION

1шт.

Выбрано товаров: 31
