(09-50) - GEARBOX (1560, 1570 AND 1580 SPREADER) USED WITH 2 SPEED APRON DRIVE PRIOR TO P.I.N. CHC0002805

Запчасти Case IH 1500-SERIES (09-50) - GEARBOX (1560, 1570 AND 1580 SPREADER) USED WITH 2 SPEED APRON DRIVE PRIOR TO P.I.N. CHC0002805

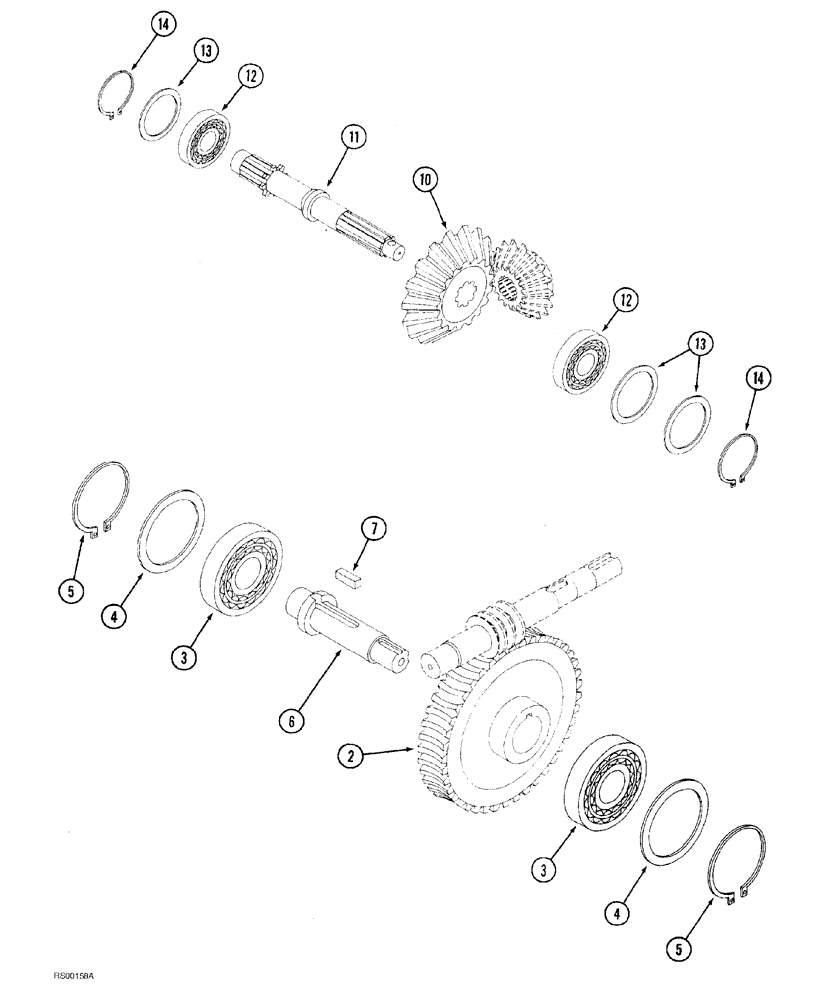

Схема запчастей Case IH 1500-SERIES - (09-50) - GEARBOX (1560, 1570 AND 1580 SPREADER) USED WITH 2 SPEED APRON DRIVE PRIOR TO P.I.N. CHC0002805
5
4
6
7
2
5
12
4
13
14
13
10
11
3
14
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1544577C1

GEARBOX ASSY

spreader, order gearbox assembly 110003A2, see Figure 09-52

1шт.

2

1544496C1

GEAR

drive

1шт.

3

3142394R91

TAPERED BEARING

drive shaft

2шт.

4

1545114C1

SHIM

bearing

2шт.

5

800-2180

SNAP RING,M80, Int

2шт.

6

1545117C1

SHAFT

drive gear

1шт.

7

1544574C1

KEY

gear shaft

1шт.

10

1545108C1

GEAR

bevel

1шт.

11

1544902C1

SHAFT

bevel gear

1шт.

12

3142399R91

TAPERED BEARING

drive gear

2шт.

13

1545105C1

SHIM

bearing

3шт.

14

800-2172

SNAP RING

2шт.
