(82.300.AQ[61]) - VAR - 717478006 - BALE HANDLER DB4000

Запчасти Case IH LX770 (82.300.AQ[61]) - VAR - 717478006 - BALE HANDLER DB4000 (82) - FRONT LOADER & BUCKET

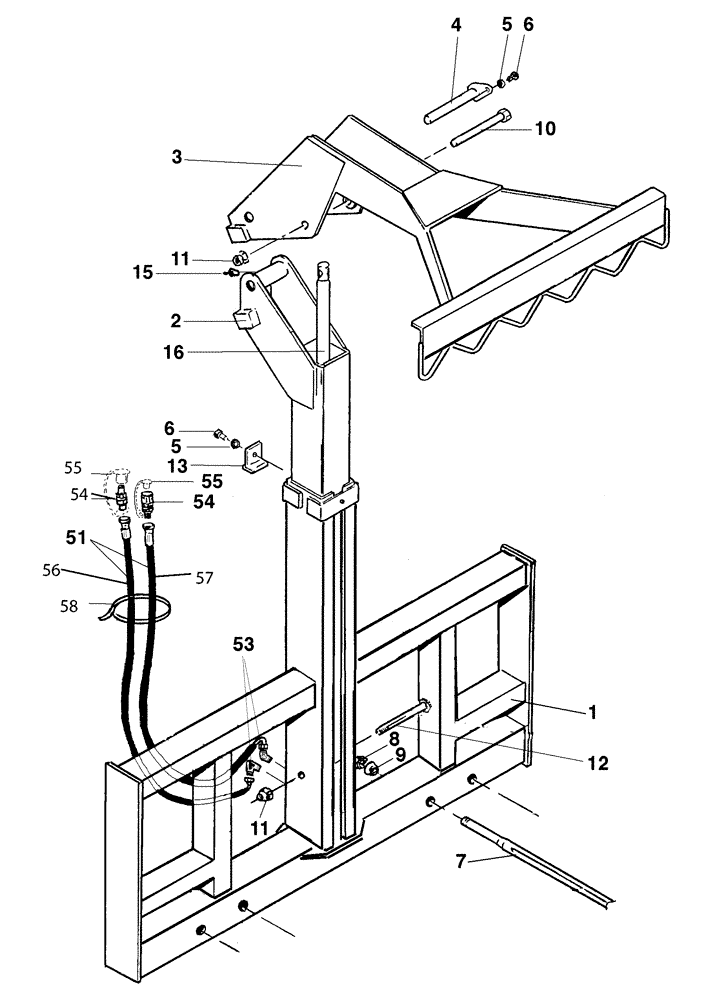

Схема запчастей Case IH LX770 - (82.300.AQ[61]) - VAR - 717478006 - BALE HANDLER DB4000 (82) - FRONT LOADER & BUCKET
3
4
58
54
5
7
10
53
15
2
55
1
6
6
5
11
57
51
56
16
55
11
9
12
8
13
54
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

NSS

NOT SOLD SEPARAT

1шт.

4

LDR1116654

25 OD x 145

1шт.

5

LDR5013110

WASHER,10.50mm ID x 22mm OD x 2mm

10,5 x 22

1шт.

6

LDR5002076

SCREW

M6S 10 x 20

1шт.

7

LDR5068017

1шт.

8

LDR5011760

1шт.

9

LDR1109568

1шт.

10

LDR5002276

M6S 16 x 160

1шт.

11

LDR5011557

LOCK NUT,M16

M6M 16 Locking

1шт.

12

LDR5002163

SCREW

M6S 16 x 140

1шт.

13

NSS

NOT SOLD SEPARAT

1шт.

15

LDR5023008

LUBE NIPPLE

M8 x 1,25

1шт.

16

LDR773010

Dia. 50/32

1шт.

See Figure 08-34

1шт.

51

LDR1103401

M 18 x 1,5 x 850

1шт.

53

LDR5027615

M 18 x 1,5 - 90 Degree

1шт.

54

LDR5044132

M 18 x 1,5 , Female

1шт.

55

LDR5044130

PROTECTIVE COVER

1шт.

56

LDR5022177

CABLE TIE

CABLE STRAP Red

1шт.

57

LDR5022179

CABLE TIE

CABLE STRAP Blue

1шт.

58

LDR5033606

CABLE TIE

Black

1шт.
