(35.734.AA[08]) - VAR - 717525016 - LIVE 3RD HYDRAULICS

Запчасти Case IH LX760 (35.734.AA[08]) - VAR - 717525016 - LIVE 3RD HYDRAULICS (35) - HYDRAULIC SYSTEMS

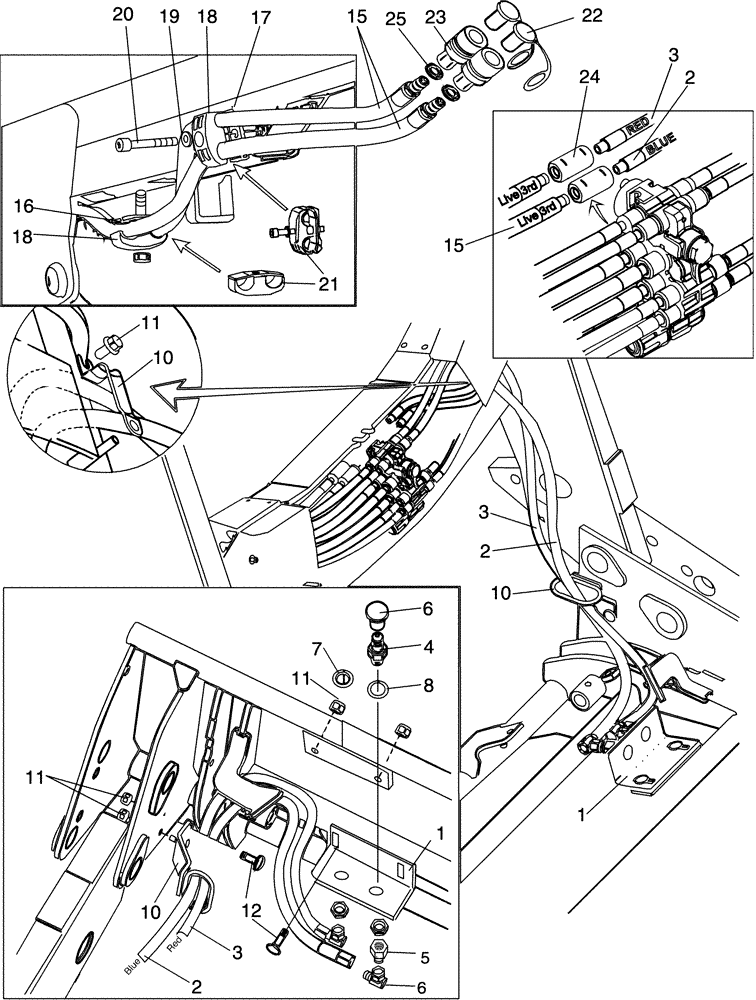

Схема запчастей Case IH LX760 - (35.734.AA[08]) - VAR - 717525016 - LIVE 3RD HYDRAULICS (35) - HYDRAULIC SYSTEMS
12
3
2
22
3
10
3
19
17
4
18
2
21
10
18
6
15
23
2
5
11
16
6
8
20
1
15
7
11
24
11
10
1
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR5219187

BRACKET

1шт.

2

LDR9031150

FLEXIBLE HOSE

L=1150 3/8'

1шт.

3

LDR9031151

FLEXIBLE HOSE

L=1200 3/8"

1шт.

4

LDR5044915

QUICK MALE COUPLING

2шт.

5

LDR5027827

HYD CONNECTOR

1шт.

6

LDR1120099

COUPLING

1шт.

7

LDR5022159

WASHER

Blue, Plastic

1шт.

8

LDR5022157

WASHER

Red, Plastic

1шт.

9

LDR5044129

CAP

2шт.

10

LDR5219183

GUIDE

1шт.

11

LDR5011554

NUT,M10

M10

4шт.

12

LDR5006002

SCREW

M10 x 30 FXB

4шт.

13

LDR5215066

GUIDE

1шт.

14

LDR5006007

SCREW

M8 x 16

1шт.

15

LDR9031181

HOSE ASSY.

L=3630 3/8"

2шт.

16

LDR5220148

PLATE

1шт.

17

LDR5215163

BRACKET

1шт.

18

LDR5215161

CLAMP

2шт.

19

LDR5013101

WASHER,8.40mm ID x 16mm OD x 1.50mm Thk

8,4 x 16 x 1,5

1шт.

20

LDR5004055

SCREW

M8 x 70

1шт.

21

LDR5215162

CLAMP BRACKET

2шт.

22

LDR5044130

PROTECTIVE COVER

2шт.

23

LDR5044127

COUPLING, QUICK, FEM,1/2"

1/2"

2шт.

24

LDR5027986

ADAPTER

2шт.

25

LDR5013853

WASHER

2шт.
