(82.300.AQ[06]) - VAR - 717463006 - SILOGRAB 150

Запчасти Case IH LX750 (82.300.AQ[06]) - VAR - 717463006 - SILOGRAB 150 (82) - FRONT LOADER & BUCKET

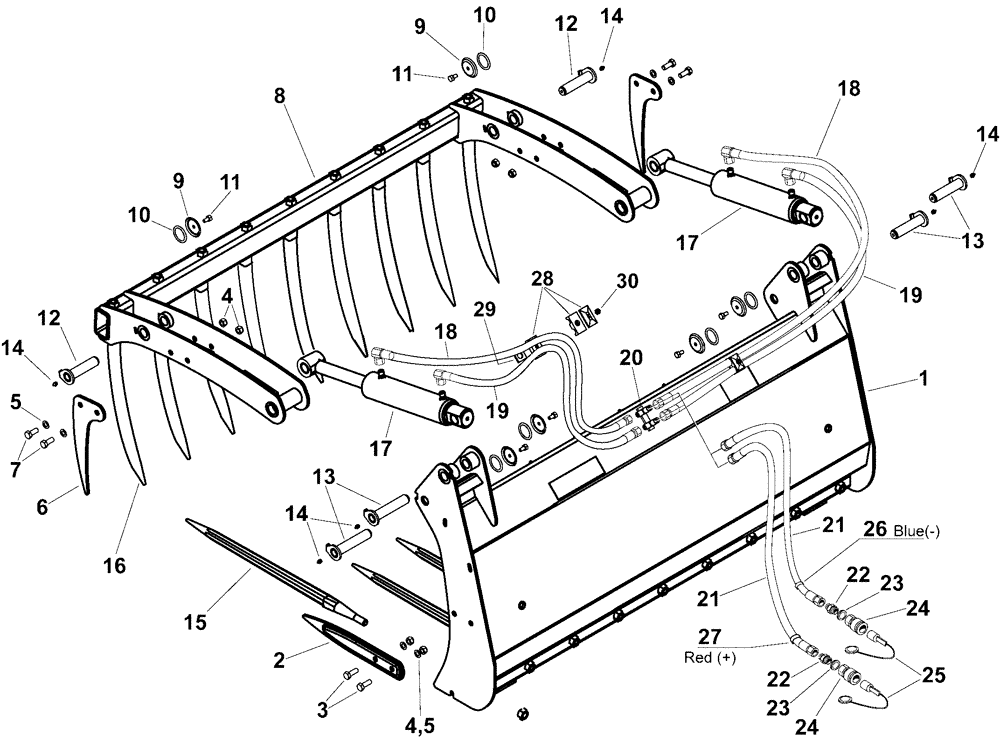

Схема запчастей Case IH LX750 - (82.300.AQ[06]) - VAR - 717463006 - SILOGRAB 150 (82) - FRONT LOADER & BUCKET
7
13
11
21
25
9
5
10
24
22
14
28
2
14
26
8
27
15
19
16
4
14
23
1
9
18
4
22
18
12
23
17
3
20
24
13
19
10
29
5
30
21
12
11
14
6
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

1шт.

2

LDR11260256

TINE

2шт.

3

LDR5002128

SCREW

4шт.

4

LDR5011556

NUT

8шт.

5

LDR5013107

WASHER

8шт.

6

LDR11260312

TINE

2шт.

7

LDR5002127

SCREW

4шт.

8

LDR11260308

MOUNTING PLATE

1шт.

9

LDR142893

CAP

6шт.

10

LDR5022089

RING

6шт.

11

LDR5002076

SCREW

6шт.

12

LDR11260376

PIVOT PIN

2шт.

13

LDR11260377

PIVOT PIN

4шт.

14

LDR5023005

LUBE NIPPLE

6шт.

15

LDR5068101

TINE

8шт.

16

LDR5068102

TINE

8шт.

17

LDR12711010

CYLINDER,Double Acting, 40mm Rod, 220mm Stroke

2шт.

See Figure 08-26

1шт.

18

LDR1103431

FLEXIBLE HOSE

2шт.

19

LDR1103430

FLEXIBLE HOSE

2шт.

20

LDR10834151

UNION

1шт.

21

LDR1103116

FLEXIBLE HOSE,550mm L

2шт.

22

LDR1120011

HYD CONNECTOR

2шт.

23

LDR5013853

WASHER

2шт.

24

LDR5044127

COUPLING, QUICK, FEM,1/2"

2шт.

25

LDR5044130

PROTECTIVE COVER

2шт.

26

LDR5022179

CABLE TIE

CABLE STRAP

1шт.

27

LDR5022177

CABLE TIE

CABLE STRAP

1шт.

28

LDR5016968

CLAMP BRACKET

2шт.

29

LDR120123

WASHER

2шт.

30

LDR5011553

NUT,M8

2шт.
