(39.100.AB[08]) - LOADER ARM FRAME - NSL

Запчасти Case IH LX750 (39.100.AB[08]) - LOADER ARM FRAME - NSL (39) - FRAMES AND BALLASTING

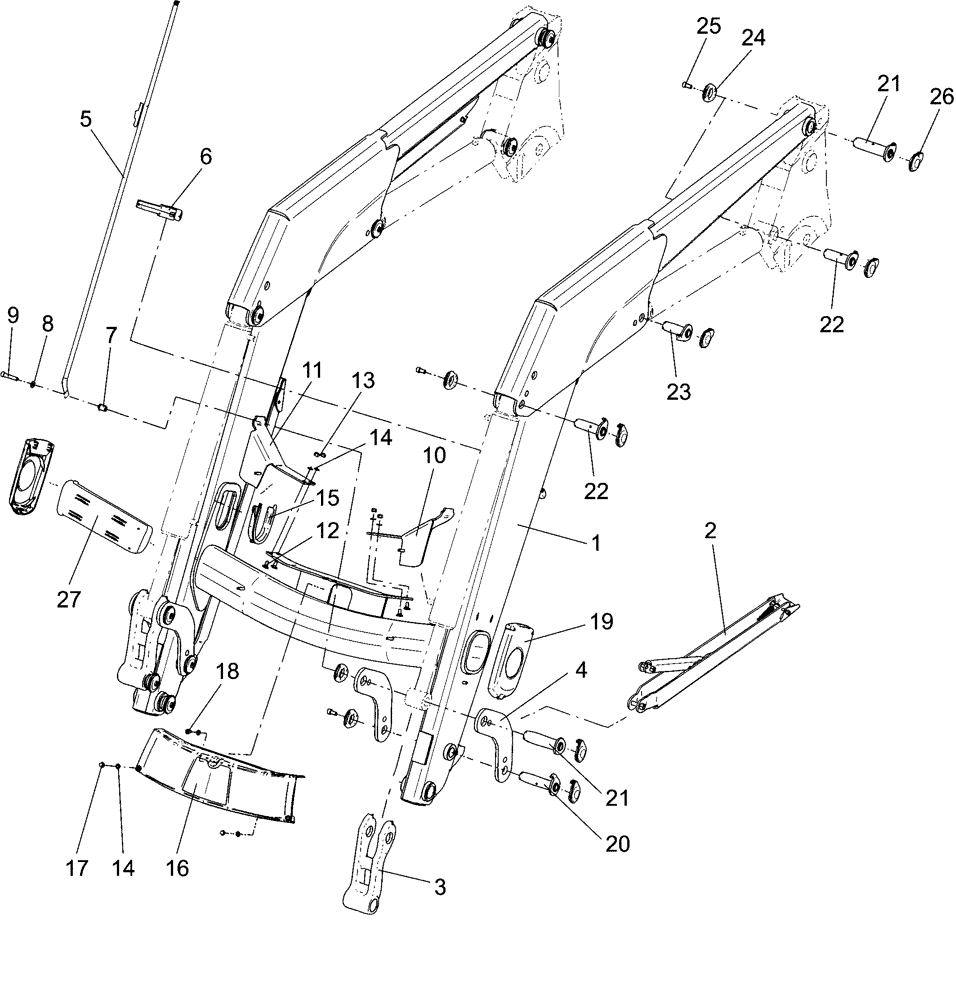

Схема запчастей Case IH LX750 - (39.100.AB[08]) - LOADER ARM FRAME - NSL (39) - FRAMES AND BALLASTING
3
26
21
4
2
19
11
22
8
14
18
22
24
27
23
5
10
14
25
13
1
15
6
16
12
9
17
21
20
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR5211783C

BEAM

1шт.

2

LDR5218005C

STAND

2шт.

3

LDR5214831C

LINKAGE YOKE

2шт.

4

LDR5214111C

LINK

4шт.

5

LDR5215216

ROD

51" Long

1шт.

6

LDR5215209

HOLDER

1шт.

7

LDR5215227C

SPACER

1шт.

8

LDR5013110C

WASHER

1шт.

9

LDR5004920C

SCREW

1шт.

10

LDR5211255C

BRACKET

1шт.

11

LDR5211256C

BRACKET

1шт.

12

LDR5006001

SCREW

4шт.

13

LDR5011553

NUT,M8

4шт.

14

LDR5013101

WASHER,8.40mm ID x 16mm OD x 1.50mm Thk

7шт.

15

LDR5215101C

COVER

2шт.

16

LDR5215021

VALVE COVER

1шт.

17

LDR5011910

NUT

2шт.

18

LDR5002058

SCREW

1шт.

19

LDR5215142

COVER

2шт.

20

LDR9020034

PIVOT PIN,30mm OD x 127mm L

2шт.

21

LDR9020035

PIVOT PIN,35mm OD x 127mm L

4шт.

22

LDR9020037

PIVOT PIN,30mm OD x 96mm L

4шт.

23

LDR9020039

PIVOT PIN

2шт.

24

LDR5215131

CAP,Locking Cover

12шт.

25

LDR5004917

SCREW,MC6S

12шт.

26

LDR5215121

CAP COVER

12шт.

27

LDR5215182

BOX

1шт.
