(39.100.AB[07]) - LOADER ARM FRAME - MSL

Запчасти Case IH LX750 (39.100.AB[07]) - LOADER ARM FRAME - MSL (39) - FRAMES AND BALLASTING

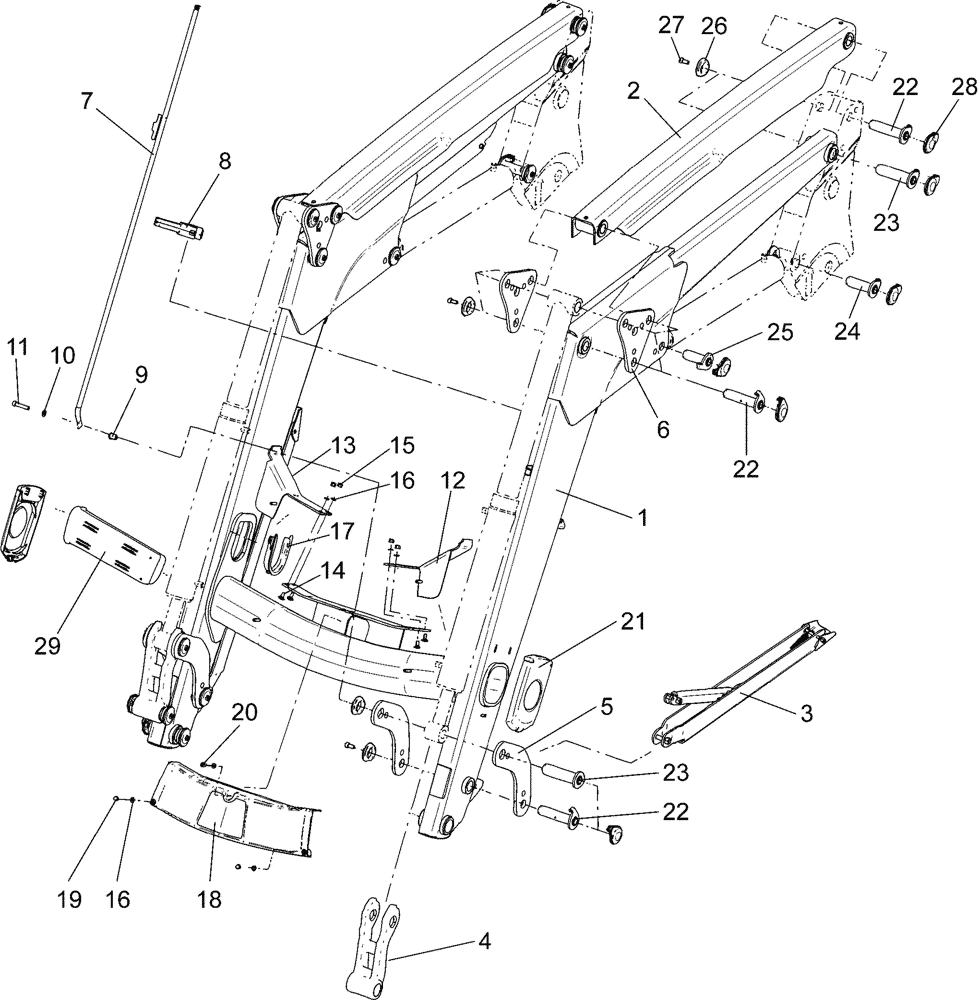

Схема запчастей Case IH LX750 - (39.100.AB[07]) - LOADER ARM FRAME - MSL (39) - FRAMES AND BALLASTING
1
13
3
10
23
29
23
22
21
11
8
15
9
6
20
16
25
28
27
2
26
5
12
19
7
16
18
4
22
24
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR5211763C

BEAM

1шт.

2

LDR5213533C

ROD

2шт.

3

LDR5218005C

STAND

2шт.

4

LDR5214831C

LINKAGE YOKE

2шт.

5

LDR5214111C

LINK

4шт.

6

LDR5214123C

LINK

4шт.

7

LDR5215219

ROD

40" Long

1шт.

7

LDR5215217

ROD

56" Long

1шт.

8

LDR5215208C

HOLDER

1шт.

9

LDR5215227C

SPACER

1шт.

10

LDR5013110C

WASHER

1шт.

11

LDR5004920C

SCREW

1шт.

12

LDR5211255C

BRACKET

1шт.

13

LDR5211256C

BRACKET

1шт.

14

LDR5006001

SCREW

4шт.

15

LDR5011553

NUT,M8

4шт.

16

LDR5013101

WASHER,8.40mm ID x 16mm OD x 1.50mm Thk

7шт.

17

LDR5215101C

COVER

2шт.

18

LDR5215021

VALVE COVER

1шт.

19

LDR5011910

NUT

2шт.

20

LDR5002058

SCREW

1шт.

21

LDR5215142

COVER

2шт.

22

LDR9020034

PIVOT PIN,30mm OD x 127mm L

10шт.

23

LDR9020035

PIVOT PIN,35mm OD x 127mm L

4шт.

24

LDR9020037

PIVOT PIN,30mm OD x 96mm L

2шт.

25

LDR9020039

PIVOT PIN

2шт.

26

LDR5215131

CAP,Locking Cover

18шт.

27

LDR5004917

SCREW,MC6S

18шт.

28

LDR5215121

CAP COVER

18шт.

29

LDR5215181

BOX

1шт.
