(010) - GRILLE GUARD KIT

Запчасти Case IH LX330 (010) - GRILLE GUARD KIT (82) - FRONT LOADER & BUCKET

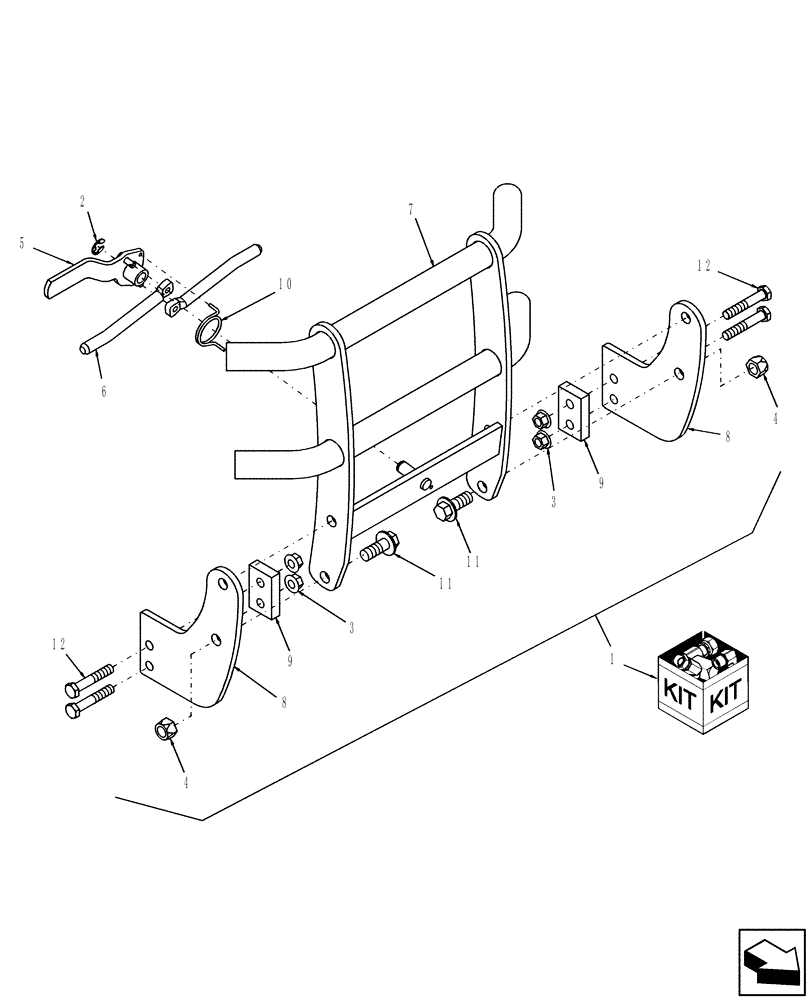

Схема запчастей Case IH LX330 - (010) - GRILLE GUARD KIT (82) - FRONT LOADER & BUCKET
12
11
6
7
5
10
1
4
12
11
8
4
2
9
8
3
3
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

719849066

DIA KIT, ADD PROD

Grill Guard Kit

1шт.

2

100-3362

SNAP RING,#62, .480" Dia, E-Type

1шт.

3

829-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 10

4шт.

4

832-46416

NUT,M16 x 2, Cl 8

2шт.

5

86400478

HANDLE

1шт.

6

86400479

GUARD

2шт.

7

86405012

GUARD

1шт.

8

86403315

MOUNTING PARTS

2шт.

9

86403320

SPACER

2шт.

10

86558147

SPRING

1шт.

11

811-16040

CARRIAGE BOLT,Sht Sq Nk, M16 x 2 x 40mm, Cl 8.8

2шт.

12

614-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8, Full Thd

4шт.
