(09-16) - GRILLE GUARD - JX TRACTOR

Запчасти Case IH LX232 (09-16) - GRILLE GUARD - JX TRACTOR (09) - CHASSIS/ATTACHMENTS

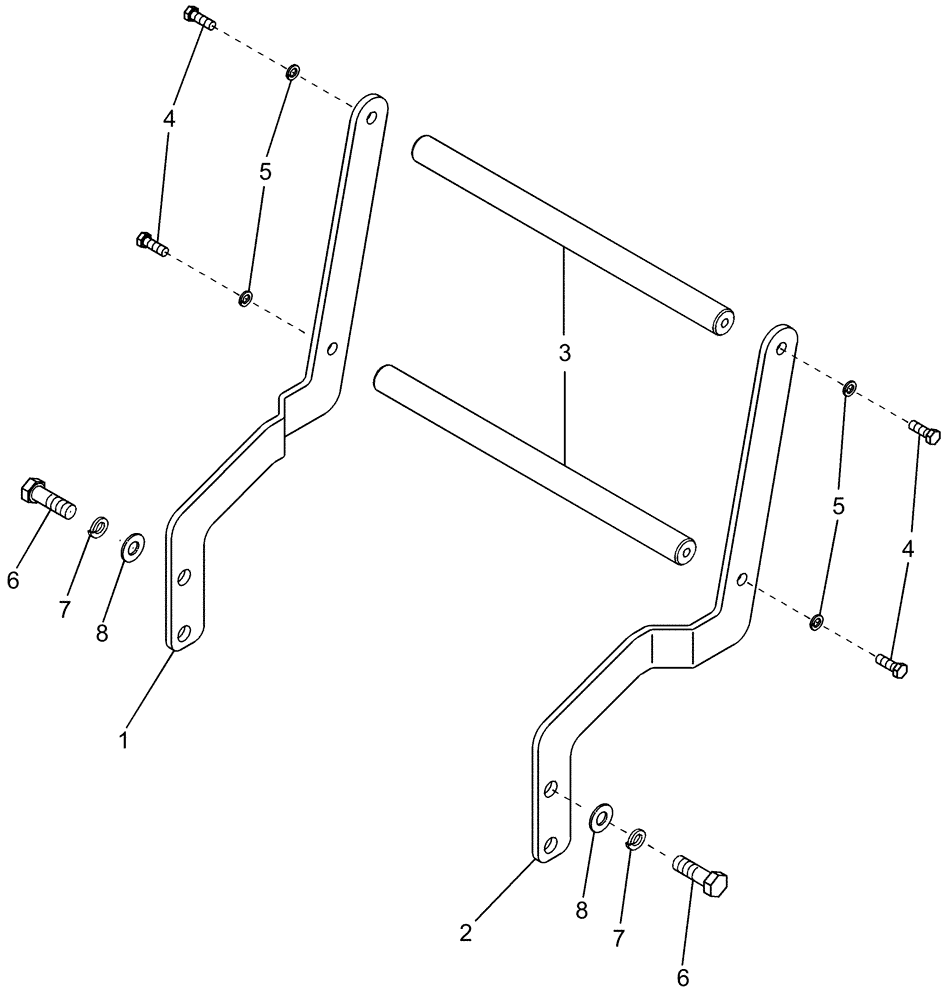

Схема запчастей Case IH LX232 - (09-16) - GRILLE GUARD - JX TRACTOR (09) - CHASSIS/ATTACHMENTS
4
6
8
4
7
3
5
8
1
2
5
6
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87327758

BRACKET

Mounting, Left Hand

1шт.

2

87327757

BRACKET

Mounting, Right Hand

1шт.

3

345812A1

BAR

2шт.

Second Bar Optional

1шт.

4

514-1013

BOLT,Hex, M16 x 1.5 x 50mm, Cl 8.8, Full Thd

4шт.

5

892-11012

LOCK WASHER,M12

4шт.

6

614-20035

BOLT,Hex, M20 x 2.5 x 35mm, Cl 8.8, Full Thd

4шт.

7

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

4шт.

8

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

4шт.
