(015) - GRAPPLE FORK CYL.

Запчасти Case IH LX146 (015) - GRAPPLE FORK CYL. (35) - HYDRAULIC SYSTEMS

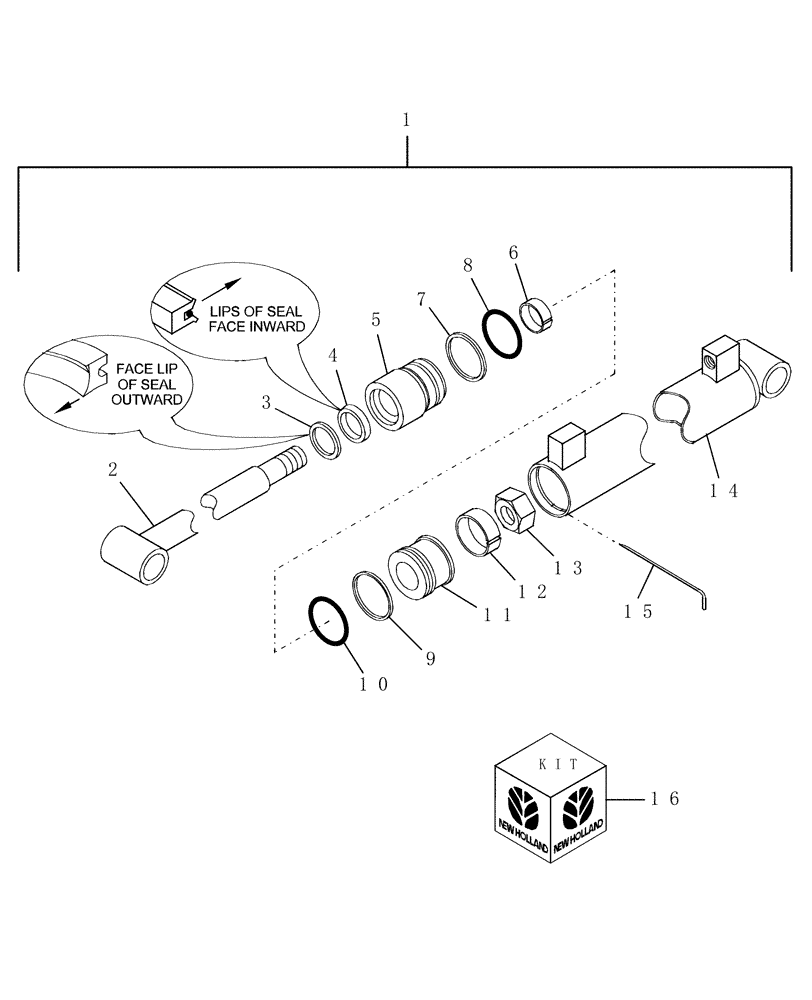

Схема запчастей Case IH LX146 - (015) - GRAPPLE FORK CYL. (35) - HYDRAULIC SYSTEMS
5
1
13
15
14
8
12
6
3
16
4
9
11
10
2
7
kit
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86583616

CYLINDER

Complete Assy. (MQ)

1шт.

2

SML50495

ROD

1.38

1шт.

3

NSS

NOT SOLD SEPARAT

Seal, Wiper

1шт.

4

NSS

NOT SOLD SEPARAT

Rod, Seal

1шт.

5

86024101

CYLINDER HEAD

1шт.

6

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

7

NSS

NOT SOLD SEPARAT

Ring, Back-up

1шт.

8

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

9

NSS

NOT SOLD SEPARAT

Seal, Piston

1шт.

10

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

11

86024083

PISTON

1шт.

12

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

13

231-46116

LOCK NUT,1"-14, GB

1шт.

14

SML47518

TUBE

1шт.

15

NSS

NOT SOLD SEPARAT

Retainer, Wire

1шт.

16

86024103

SEAL KIT

Includes Ref. 3, 4, 6 thru 10, 12 & 15

1шт.
