(08-16) - VALVE - LOADER (86984716), JX TRACTOR

Запчасти Case IH LX132 (08-16) - VALVE - LOADER (86984716), JX TRACTOR (08) - HYDRAULICS

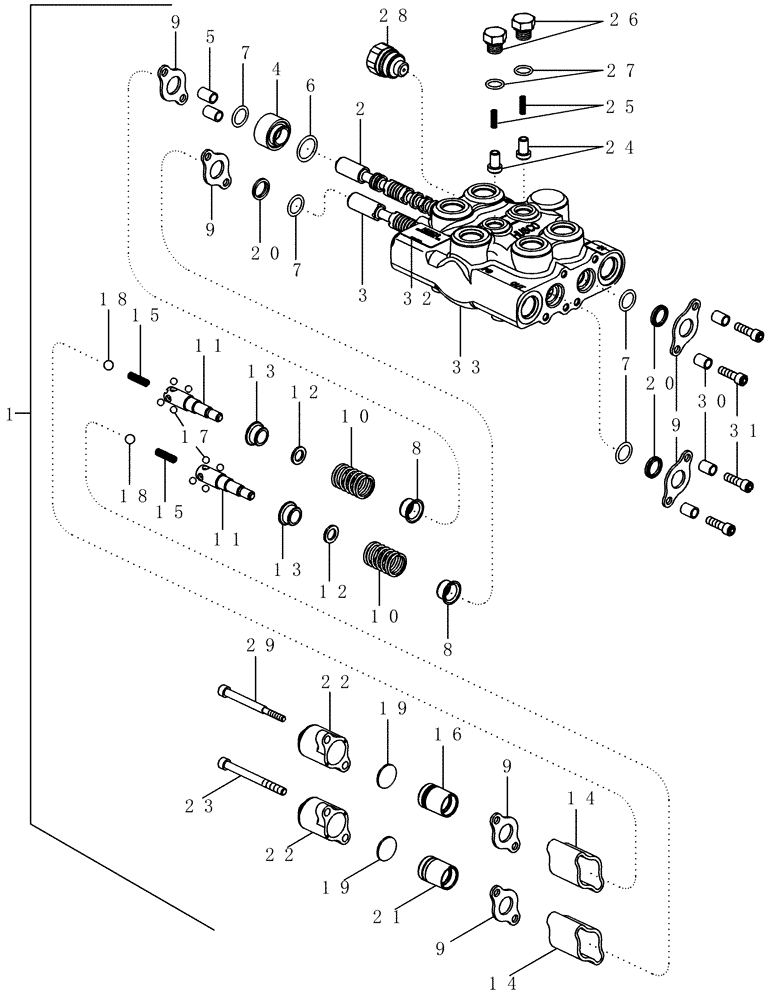

Схема запчастей Case IH LX132 - (08-16) - VALVE - LOADER (86984716), JX TRACTOR (08) - HYDRAULICS
25
9
27
26
13
32
14
18
31
9
20
9
8
5
1
11
29
33
14
2
9
6
23
16
3
22
7
4
19
21
18
15
19
7
12
9
8
10
15
10
11
28
22
7
30
24
17
20
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86984716

CONTROL VALVE

Inc. 2 - 33

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

NSS

NOT SOLD SEPARAT

Spool

1шт.

4

87416417

CAP ASSY.

1шт.

5

1346861C1

SPACER

2шт.

6

87416415

O-RING,3" ID x 15" OD x 3"

1шт.

7

87416418

O-RING,0.103" Thk x 0.549" ID, -113, 60 Duro

4шт.

8

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

9

87019272

SEAL

6шт.

10

NSS

NOT SOLD SEPARAT

Spring

2шт.

11

NSS

NOT SOLD SEPARAT

Spool

2шт.

12

NSS

NOT SOLD SEPARAT

Washer, Flat

2шт.

13

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

14

87018509

SPACER

2шт.

15

1344718C1

SPRING

2шт.

16

87415339

SLEEVE

1шт.

17

87018491

BALL

8шт.

18

87018492

BALL

2шт.

19

87416419

VALVE

2шт.

20

87019278

WIPER SEAL

3шт.

21

87415338

SLEEVE

1шт.

22

S111869

CAP

2шт.

23

87018499

HEX SOC SCREW,1/4" - 20 x 2-1/4"

2шт.

24

87018555

PLUNGER

2шт.

25

87018554

SPRING

2шт.

26

87018552

PLUG

2шт.

27

87018553

O-RING

2шт.

28

87018551

PLUG

1шт.

29

87416416

CAPSCREW,1/4" - 20 x 2 3/4"

2шт.

30

NSS

NOT SOLD SEPARAT

Spacer

4шт.

31

87416420

CAPSCREW,1/4" - 20 x 7/8", Gr 8

2шт.

32

NSS

NOT SOLD SEPARAT

Plate, Name

1шт.

33

NSS

NOT SOLD SEPARAT

Housing, Valve

1шт.
