(007) - JOYSTICK CONTROL

Запчасти Case IH LX112 (007) - JOYSTICK CONTROL (00) - COMPLETE MACHINE

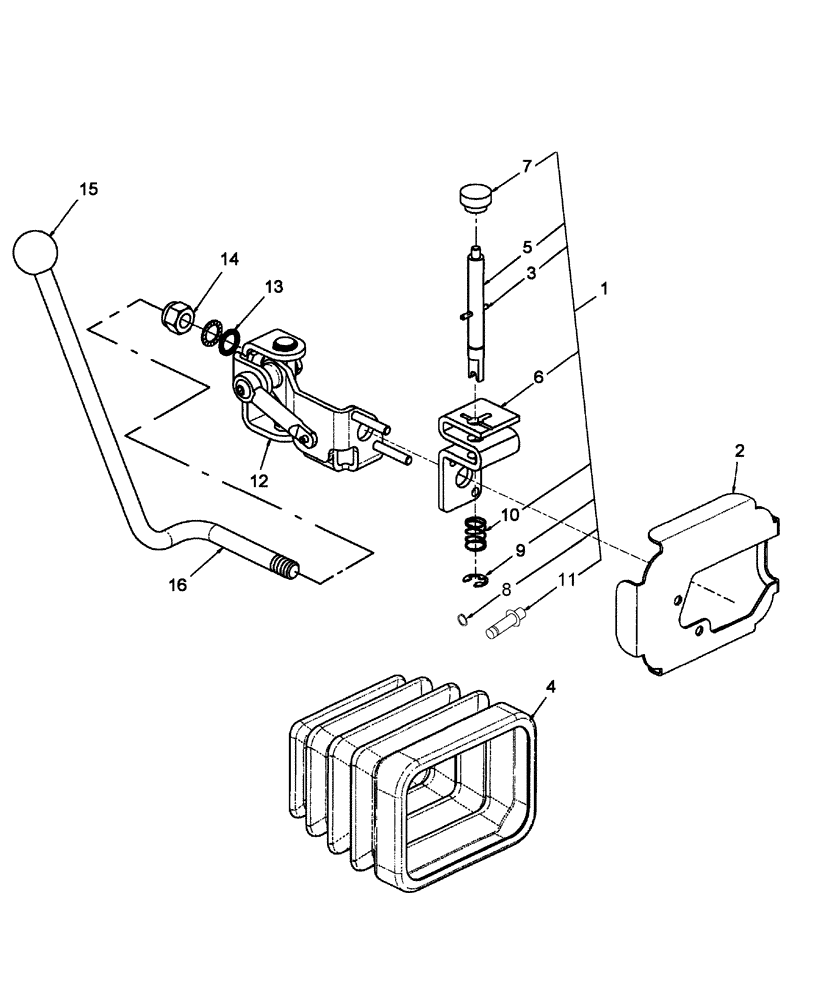

Схема запчастей Case IH LX112 - (007) - JOYSTICK CONTROL (00) - COMPLETE MACHINE
14
3
5
16
7
8
10
13
15
6
11
1
9
12
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87024662

LOCKING DEVICE

Loader

1шт.

Refer to Installation Instructions for Correct Assembly Procedure

1шт.

2

87018527

PLATE

Boot

1шт.

3

9511931

ROLL PIN

1шт.

4

87018526

BOOT

1шт.

5

87024662

LOCKING DEVICE

Pin

1шт.

6

NSS

NOT SOLD SEPARAT

Bracket, Locking

1шт.

7

87018520

KNOB

1шт.

8

87018522

CIRCLIP

1шт.

9

87018521

CIRCLIP

1шт.

10

87018523

SPRING

1шт.

11

87018513

PIN

Locking

1шт.

12

87018534

JOYSTICK

1шт.

13

87018512

LOCK WASHER

1шт.

14

87018514

JAM NUT

Lock

1шт.

15

87018533

KNOB

1шт.

16

87018517

HANDLE

1шт.
