(010) - GRILLE GUARD KIT - 719849066

Запчасти Case IH LX112 (010) - GRILLE GUARD KIT - 719849066 (00) - COMPLETE MACHINE

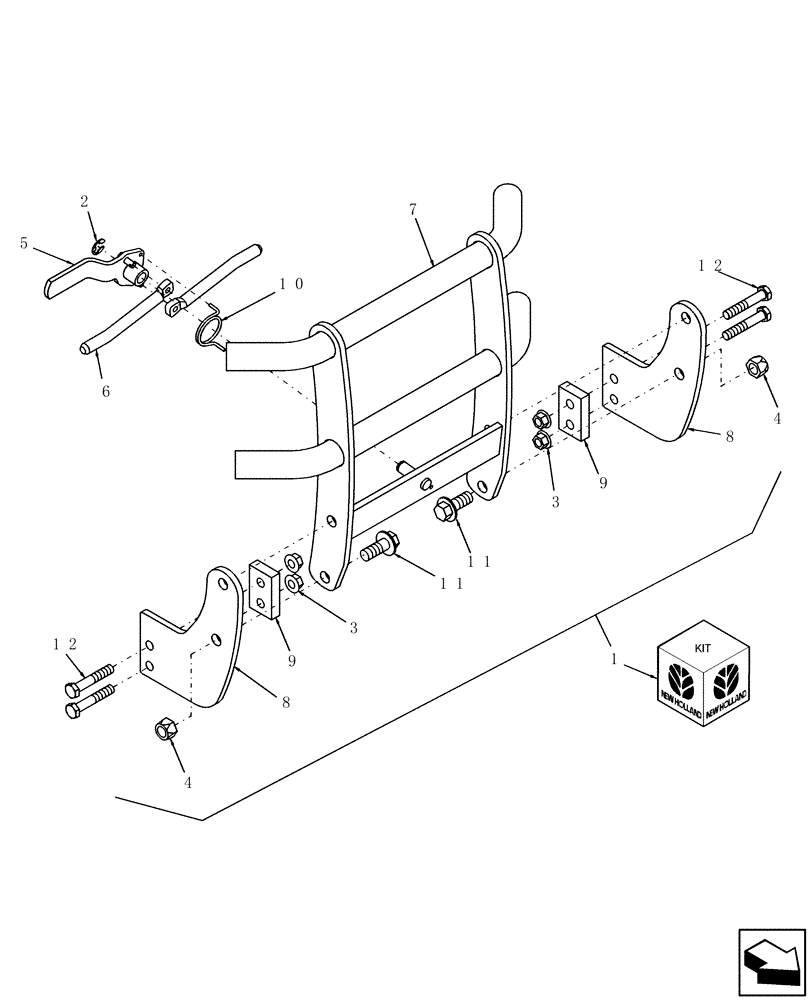

Схема запчастей Case IH LX112 - (010) - GRILLE GUARD KIT - 719849066 (00) - COMPLETE MACHINE
1
11
4
8
3
11
5
10
3
4
12
12
7
6
9
9
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

W0

ORDER WHOLEGOODS

Kit, Grill Guard

1шт.

719849066

1шт.

2

100-3362

SNAP RING,#62, .480" Dia, E-Type

1шт.

3

829-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 10

4шт.

4

832-46416

NUT,M16 x 2, Cl 8

2шт.

5

86400478

HANDLE

1шт.

6

86400479

GUARD

2шт.

7

86405012

GUARD

1шт.

8

86403315

MOUNTING PARTS

2шт.

9

86403320

SPACER

2шт.

10

86558147

SPRING

1шт.

11

811-16040

CARRIAGE BOLT,Sht Sq Nk, M16 x 2 x 40mm, Cl 8.8

Cap, Flg Hd, CL 8.8, M16 x 2 x 40

2шт.

12

614-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8, Full Thd

4шт.
