(008) - MID-MOUNT HYDRAULIC CONTROL VALVE

Запчасти Case IH LX112 (008) - MID-MOUNT HYDRAULIC CONTROL VALVE (00) - COMPLETE MACHINE

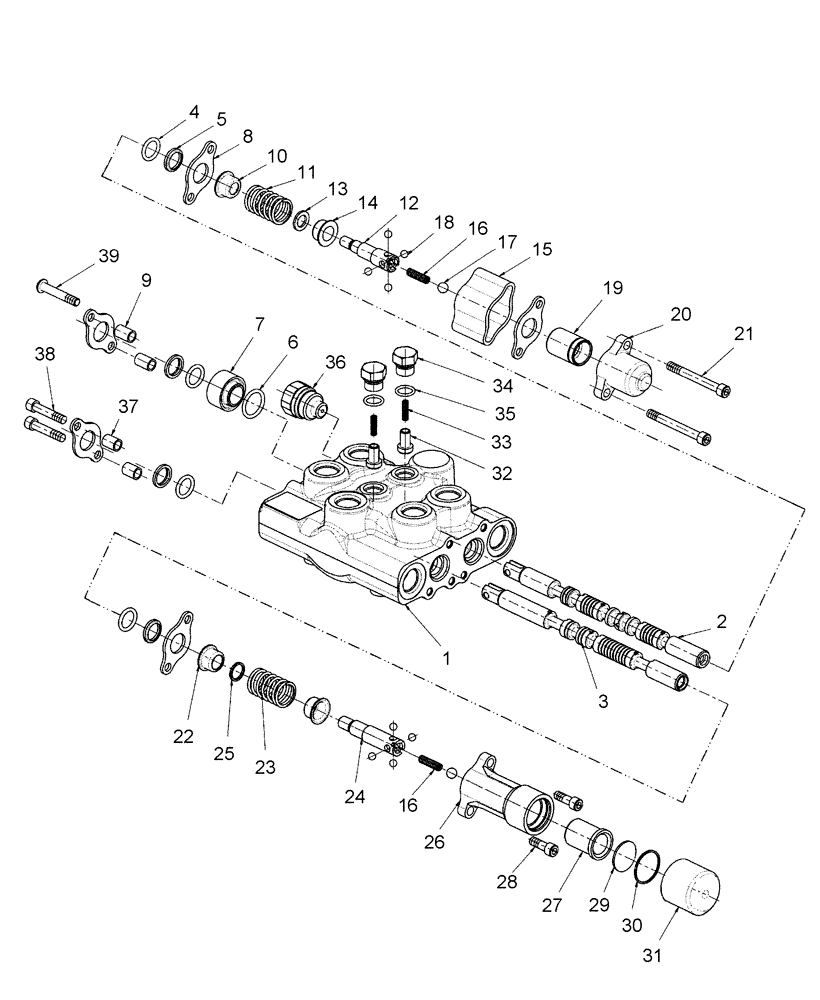

Схема запчастей Case IH LX112 - (008) - MID-MOUNT HYDRAULIC CONTROL VALVE (00) - COMPLETE MACHINE
5
1
14
33
15
22
26
11
32
9
19
16
6
18
29
7
4
27
28
8
30
10
24
31
23
21
39
36
37
38
2
17
16
25
13
35
12
20
3
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86977548

CONTROL VALVE

Mid-Mount Hydraulic, Includes: Joystick Control, Refer to Fig. 007.

1шт.

2

NS

NOT SERVICED

Spool, Detent

1шт.

3

NS

NOT SERVICED

Spool, Regenerative

1шт.

4

87019271

O-RING

3шт.

5

87019278

WIPER SEAL

Wiper

2шт.

6

87018550

O-RING

1шт.

7

87018511

SPACER

Cap

1шт.

8

87019272

SEAL

Plate

2шт.

9

1346861C1

SPACER

2шт.

10

NS

NOT SERVICED

Spring, Seat

1шт.

11

1344735C1

SPRING

2шт.

12

NS

NOT SERVICED

Poppet

1шт.

13

NS

NOT SERVICED

Washer

1шт.

14

NS

NOT SERVICED

Spring,Seat

1шт.

15

87018509

SPACER

1шт.

16

1344718C1

SPRING

2шт.

17

87018492

BALL

2шт.

18

87018491

BALL

8шт.

19

87018541

SLEEVE VALVE

Detent

1шт.

20

S111869

CAP

Spool

1шт.

21

87018499

HEX SOC SCREW,1/4" - 20 x 2-1/4"

Cap

2шт.

22

NS

NOT SERVICED

Spring, Seat

1шт.

23

NS

NOT SERVICED

Spring

1шт.

24

NS

NOT SERVICED

Poppet

1шт.

25

NS

NOT SERVICED

O-Ring

1шт.

26

87019276

CAP

Spool

1шт.

27

87018496

SLEEVE VALVE

Detent

1шт.

28

87018495

HEX SOC SCREW,1/4" - 20 x 0.75"

Cap, Socket Hd., 1/4"-20 x 3/4"

2шт.

29

87018497

SPACER

1шт.

30

87019277

SNAP RING

1шт.

31

87018562

COVER

1шт.

32

87018555

PLUNGER

2шт.

33

87018554

SPRING

2шт.

34

87018552

PLUG

2шт.

35

87018553

O-RING

2шт.

36

87018551

PLUG

1шт.

37

87018516

SPACER

, Years: -07-JAN-04

1шт.

38

87018556

SCREW

Cap

2шт.

39

87018489

SCREW,1/4" - 20 x 1 1/2"

2шт.
