(007) - MID-MOUNT HYDRAULIC CONTROL VALVE

Запчасти Case IH LX110 (007) - MID-MOUNT HYDRAULIC CONTROL VALVE

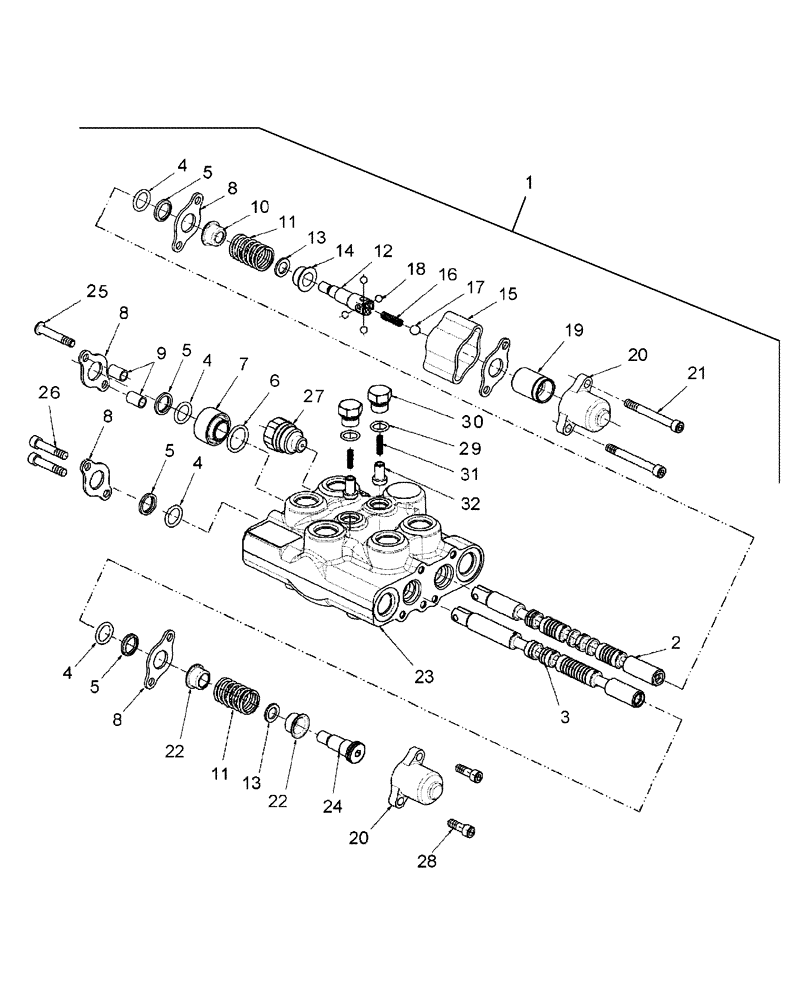

Схема запчастей Case IH LX110 - (007) - MID-MOUNT HYDRAULIC CONTROL VALVE
16
15
1
19
31
28
2
10
12
4
24
27
13
4
5
29
13
25
9
21
23
6
4
7
8
5
8
22
4
11
20
17
3
30
8
5
5
14
18
8
32
26
22
11
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87027585

CONTROL VALVE

Mid-Mount Hydraulic, Includes: Joystick Controls, Refer to Fig. 008

1шт.

2

87038949

SPOOL

Detent

1шт.

3

NSS

NOT SOLD SEPARAT

Spool, Bucket

1шт.

4

87019271

O-RING

4шт.

5

87019278

WIPER SEAL

Wiper

4шт.

6

87018550

O-RING

1шт.

7

87018511

SPACER

Cap

1шт.

8

87019272

SEAL

Plate

5шт.

9

1346861C1

SPACER

2шт.

10

NSS

NOT SOLD SEPARAT

Spring, Seat

1шт.

11

1344735C1

SPRING

1шт.

12

NSS

NOT SOLD SEPARAT

Poppet

1шт.

13

NSS

NOT SOLD SEPARAT

Washer

2шт.

14

NSS

NOT SOLD SEPARAT

Spring,Seat

1шт.

15

87018509

SPACER

1шт.

16

1344718C1

SPRING

1шт.

17

87018492

BALL

1шт.

18

87018491

BALL

4шт.

19

87018541

SLEEVE VALVE

Detent

1шт.

20

S111869

CAP

Spool

2шт.

21

87018499

HEX SOC SCREW,1/4" - 20 x 2-1/4"

2шт.

22

NSS

NOT SOLD SEPARAT

Spring, Seat

2шт.

23

NSS

NOT SOLD SEPARAT

Body, Valve

1шт.

24

NSS

NOT SOLD SEPARAT

Screw, Spool

1шт.

25

87018489

SCREW,1/4" - 20 x 1 1/2"

2шт.

26

NSS

NOT SOLD SEPARAT

Screw

2шт.

27

87018551

PLUG

1шт.

28

87018495

HEX SOC SCREW,1/4" - 20 x 0.75"

Cap, Socket Hd., 1/4"-20 x 3/4"

2шт.

29

87018553

O-RING

2шт.

30

87018552

PLUG

2шт.

31

87018554

SPRING

2шт.

32

87018555

PLUNGER

2шт.
