(003) - HYDRAULICS

Запчасти Case IH LX110 (003) - HYDRAULICS

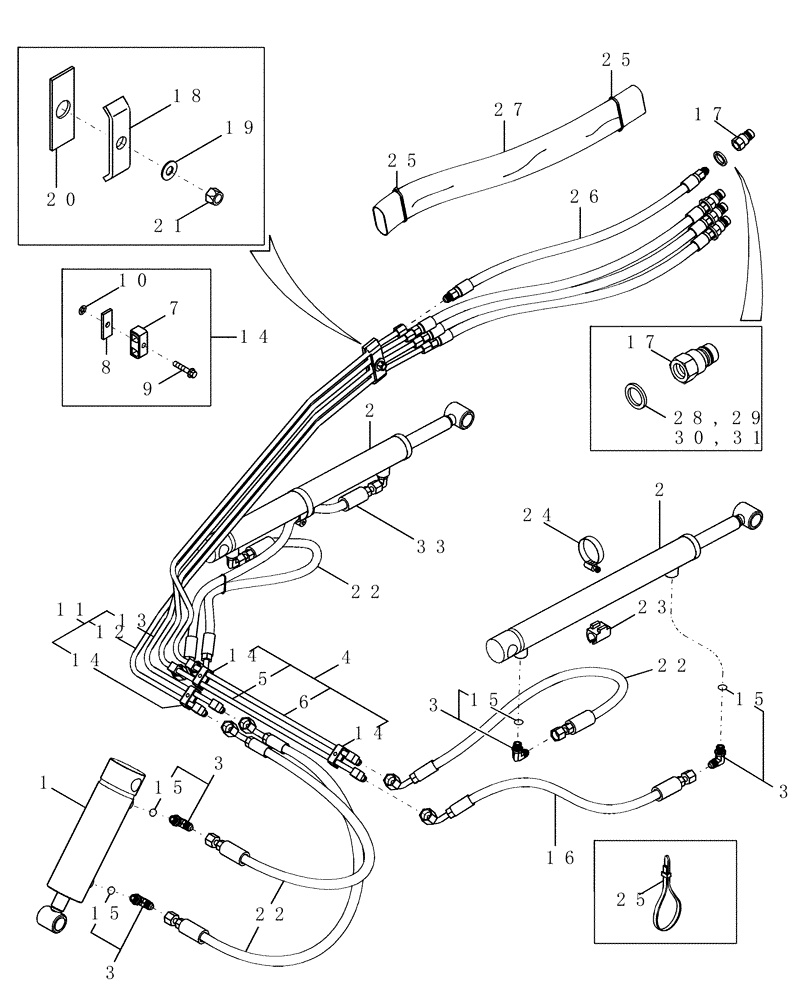

Схема запчастей Case IH LX110 - (003) - HYDRAULICS
22
18
14
15
10
15
20
16
22
19
5
3
9
24
33
6
14
23
3
1
12
2
17
2
26
25
15
3
7
3
27
14
4
22
14
11
21
8
13
25
15
25
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87039391

LIFT CYLINDER,Double Acting, 25.4mm Rod, 144.8mm Stroke

Bucket, Refer to Fig. 005

1шт.

2

87039390

LIFT CYLINDER,Double Acting, 25.4mm Rod, 369.3mm Stroke

Refer to Fig. 004

2шт.

3

76344

90 ELBOW,9/16" - 18 JIC x 9/16" - 18 ORB

6шт.

4

87034281

HYD TUBE

1шт.

5

87034279

TUBE,0.375" OD

1шт.

6

87034280

TUBE,0.375" OD

1шт.

7

86979293

CLAMP

4шт.

8

86979291

LOCKING TAB

4шт.

9

86979322

SELF-TAP SCREW,Hex Flg Hd, M6 x 35

Tapping, Flg. Hd., M6 x 1.00 x 35

4шт.

10

86603118

PUSH-ON NUT,1/2” OD x 5/64” Thk

Push

4шт.

11

87034282

HYD TUBE

1шт.

12

87034277

TUBE,0.375" OD

1шт.

13

87034278

TUBE,0.375" OD

1шт.

14

0C

ORDER COMPONENTS

Clamp

3шт.

15

237-6006

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.

16

87040994

HOSE,9.50 mm ID x 711 mm

2шт.

17

9846344

QUICK MALE COUPLING,3/8" NPTF

4шт.

18

86836945

CLAMP

1шт.

19

495-21044

WASHER,3/8"

1шт.

20

86836943

PAD

1шт.

21

231-4146

NUT,3/8"-16, GB

1шт.

22

87034594

HOSE

SAE -6 x 27"

4шт.

23

86836944

CLAMP

2шт.

24

45014

HOSE CLAMP,2.06" - 3", Worm

2шт.

25

323597

CABLE TIE,165mm OAL x 9mm Thk

CABLE STRAP

6шт.

26

87034595

HYDRAULIC HOSE,9.50 mm ID x 1130.00 mm, SAE 100R17 CLASS 25 TYPE 1

4шт.

27

87034596

SLEEVE

2шт.

28

86581684

BAND

Yellow

1шт.

29

86581683

BAND

Red

1шт.

30

86581682

BAND

Blue

1шт.

31

86581685

BAND

Green

1шт.
