(001) - LOADER FRAME

Запчасти Case IH LX110 (001) - LOADER FRAME

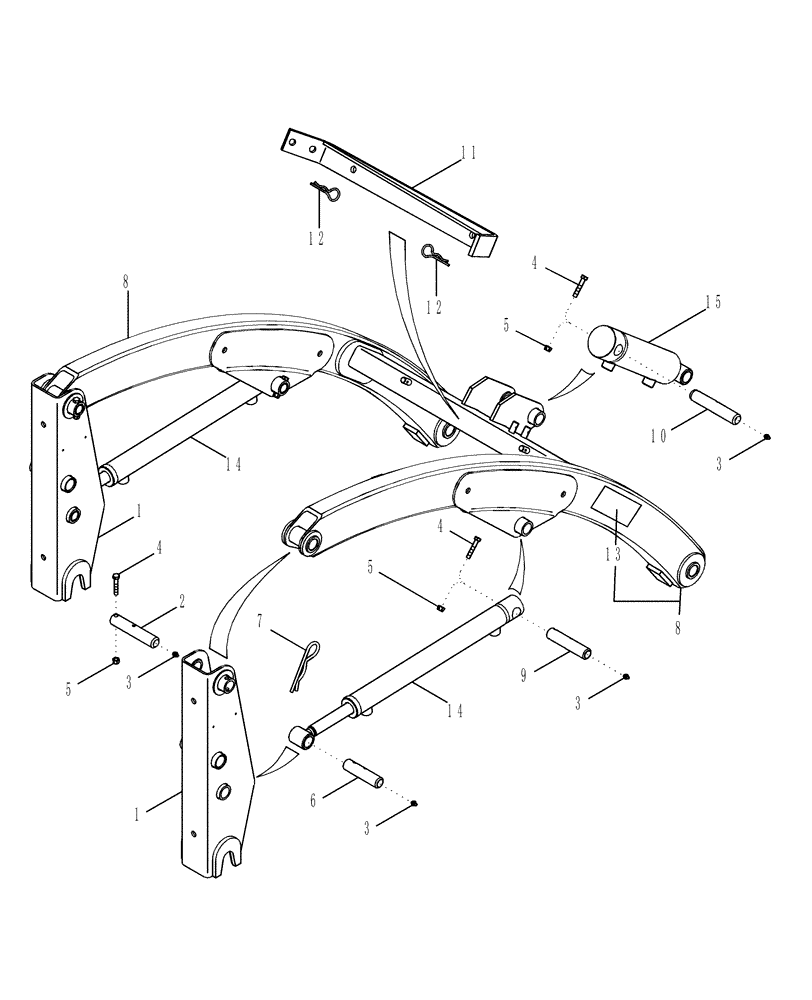

Схема запчастей Case IH LX110 - (001) - LOADER FRAME
3
5
4
3
12
13
9
10
4
14
4
8
2
1
12
3
15
6
7
8
11
3
1
5
14
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87042304

TOWER

2шт.

2

86982790

PIN ASSY.

2шт.

3

219-87

LUBE NIPPLE,1/4" - 28 NPTF

7шт.

4

413-528

BOLT,Hex, 5/16" - 18 x 1-3/4", Gr 5

5шт.

5

231-4145

NUT,5/16"-18, GB

5шт.

6

86977574

PIN ASSY.

2шт.

7

1978739C1

PIN

Cotter, 3/16"

2шт.

8

87042306

BOOM

1шт.

9

86978665

PIN ASSY.

2шт.

10

87014863

PIN ASSY.

1шт.

11

87042308

STAND

Parking

1шт.

12

33778

PIN,3-1/4" L

2шт.

13

86979960

DANGER DECAL

DANGER

1шт.

14

87039390

LIFT CYLINDER,Double Acting, 25.4mm Rod, 369.3mm Stroke

Refer to Fig. 004

2шт.

15

87039391

LIFT CYLINDER,Double Acting, 25.4mm Rod, 144.8mm Stroke

Bucket, Refer to Fig. 005

1шт.
