(90.116.BL[02]) - VAR - 715824196 - HD GRILLE GUARD FOR MAGNUM 235 - 340

Запчасти Case IH L795 (90.116.BL[02]) - VAR - 715824196 - HD GRILLE GUARD FOR MAGNUM 235 - 340 (90) - PLATFORM, CAB, BODYWORK AND DECALS

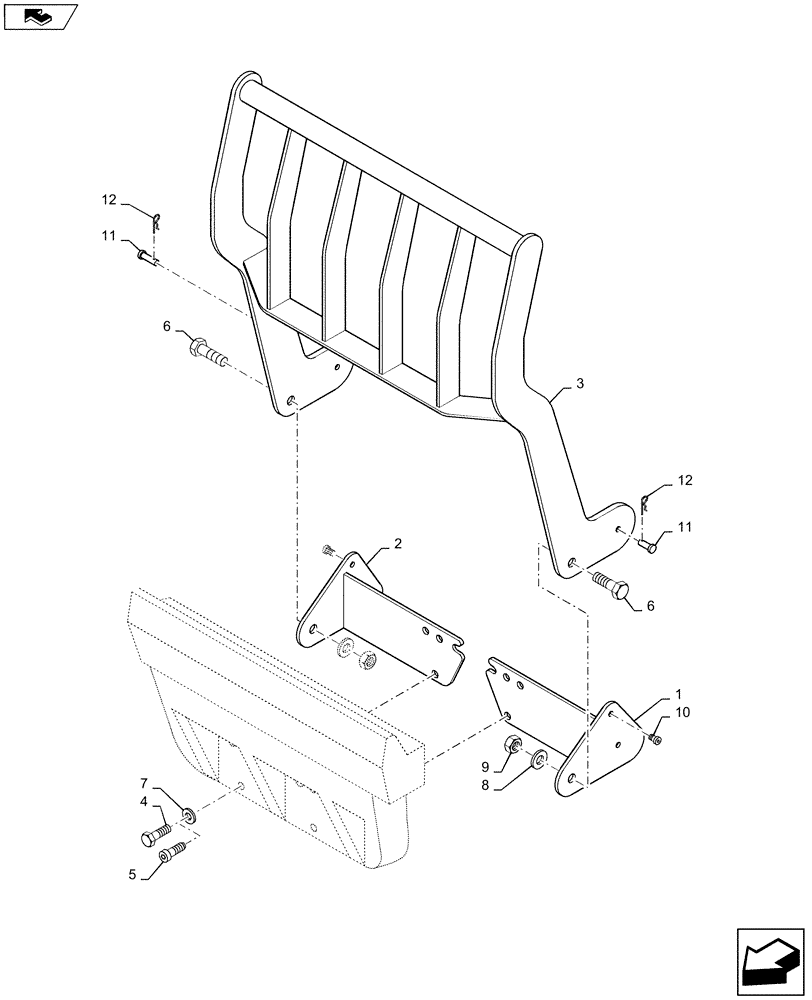

Схема запчастей Case IH L795 - (90.116.BL[02]) - VAR - 715824196 - HD GRILLE GUARD FOR MAGNUM 235 - 340 (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
12
1
7
9
8
12
10
5
11
2
6
3
11
home
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR10411983

BRACKET

LH

1шт.

2

LDR10411984

BRACKET

RH

1шт.

3

LDR10411987

GUARD

Grille

1шт.

4

LDR5002213

SCREW,M20 x 75mm, Cl 10.9

8шт.

5

LDR5002979

SCREW

8шт.

6

LDR5002252

BOLT

2шт.

7

LDR5013127

WASHER,21mm ID x 36mm OD x 3mm

8шт.

8

LDR5013128

LOCK WASHER

2шт.

9

LDR5011560

LOCK NUT

2шт.

10

LDR5004940

SCREW

2шт.

11

LDR5016207

LOCK PIN

2шт.

12

LDR5016053

COTTER PIN

2шт.

Выбрано товаров: 12
