(08-03[02]) - CYLINDER ASSY BUCKET L755

Запчасти Case IH L755 (08-03[02]) - CYLINDER ASSY BUCKET L755 (08) - HYDRAULICS

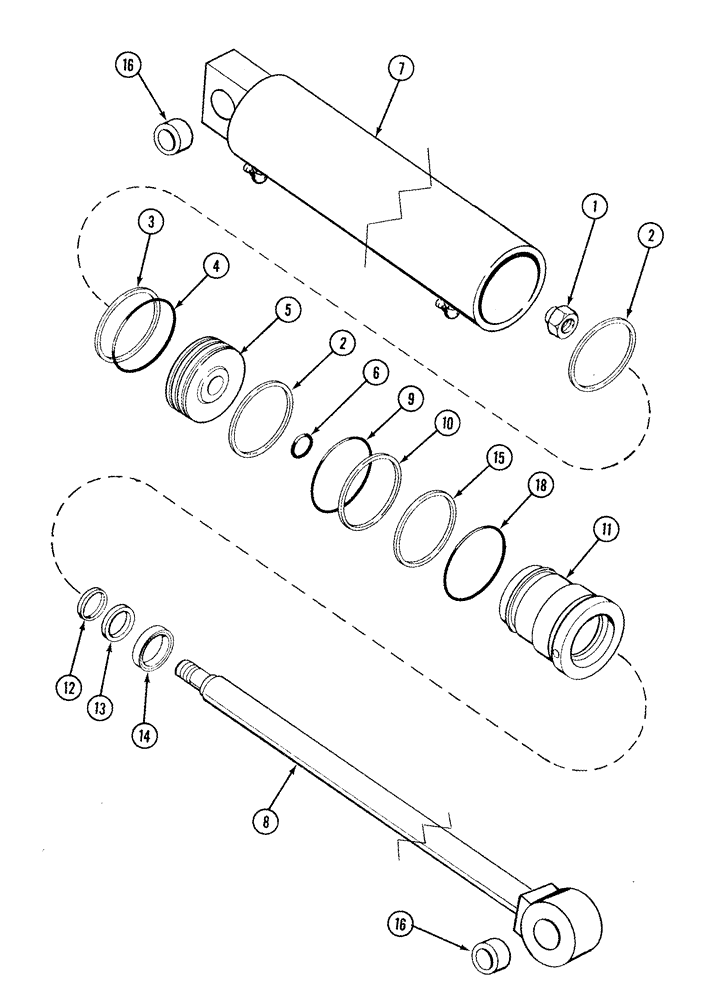

Схема запчастей Case IH L755 - (08-03[02]) - CYLINDER ASSY BUCKET L755 (08) - HYDRAULICS
11
16
8
14
2
6
3
18
15
10
16
1
13
5
9
12
4
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

82.55 mm (3.25 in) ID x 495 mm (19.5 in) strk

1шт.

338111A2

CYLINDER,Double Acting, 38.1mm Rod, 495.3mm Stroke

82.5 ID x 495 mm strk, Consists Of 1-18

2шт.

1

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

2

NSS

NOT SOLD SEPARAT

Ring, Wear

2шт.

3

NSS

NOT SOLD SEPARAT

Seal

1шт.

4

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

5

348471A1

PISTON

1шт.

6

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

7

NSS

NOT SOLD SEPARAT

Body

1шт.

8

338147A1

ROD

1шт.

9

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

11

360028A1

HEAD ASSY.

1шт.

12

NSS

NOT SOLD SEPARAT

Seal

1шт.

13

NSS

NOT SOLD SEPARAT

Seal

1шт.

14

NSS

NOT SOLD SEPARAT

Wiper

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

16

NSS

NOT SOLD SEPARAT

Bushing

4шт.

17

NSS

NOT SOLD SEPARAT

Plug

2шт.

18

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

353124A1

SEAL KIT

Consists Of 1-4,6,9,10,12-15,18

1шт.
