(84.114.AI[01]) - VAR - 717481006 - BALE HANDLING LOADER EXTENSION

Запчасти Case IH L735 (84.114.AI[01]) - VAR - 717481006 - BALE HANDLING LOADER EXTENSION (84) - BOOMS, DIPPERS & BUCKETS

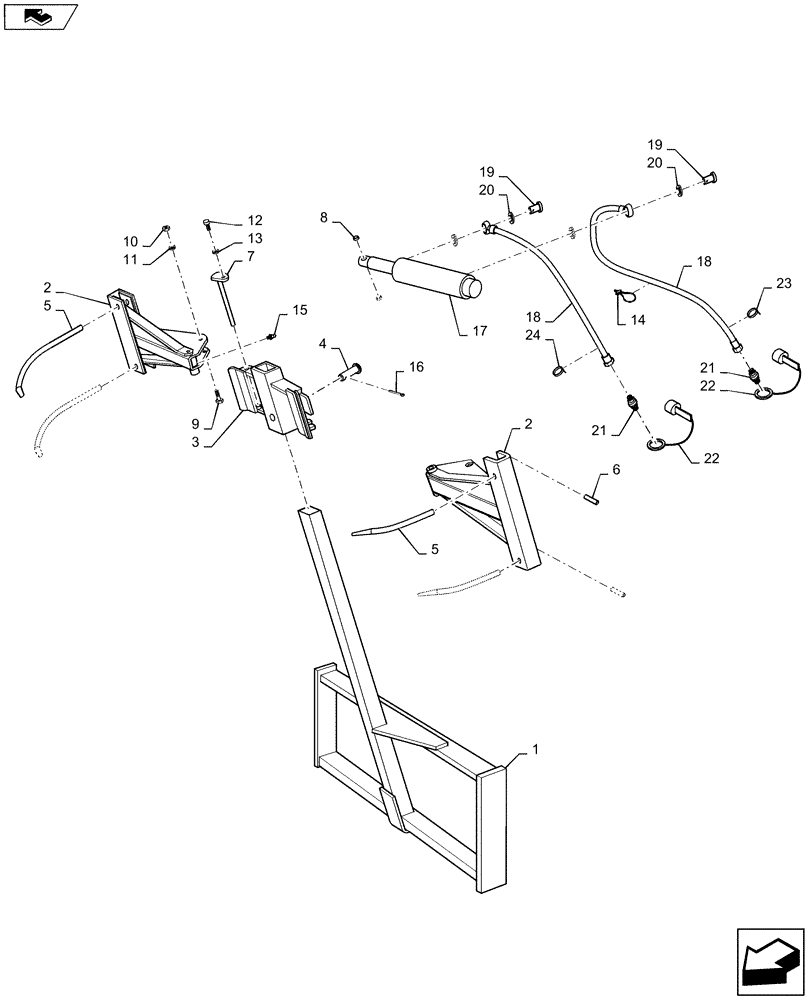

Схема запчастей Case IH L735 - (84.114.AI[01]) - VAR - 717481006 - BALE HANDLING LOADER EXTENSION (84) - BOOMS, DIPPERS & BUCKETS
14
8
11
20
21
5
1
23
22
16
21
19
7
19
20
3
24
18
9
10
home
18
2
13
4
6
15
5
17
12
22
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Order 717481006 from Wholegoods

1шт.

2

NSS

NOT SOLD SEPARAT

Order 717481006 from Wholegoods

2шт.

3

NSS

NOT SOLD SEPARAT

Order 717481006 from Wholegoods

1шт.

4

LDR1116646

20 OD x 120

1шт.

5

NSS

NOT SOLD SEPARAT

Order 717481006 from Wholegoods

4шт.

6

LDR5016413

4шт.

7

LDR1116649

8 OD x 40

2шт.

8

LDR1109560

2шт.

9

LDR5002163

SCREW

M6S 16 x 140

2шт.

10

LDR5011557

LOCK NUT,M16

M6S 16 Locking

2шт.

11

LDR5013105

WASHER

BRB 17 x 30

2шт.

12

LDR5002076

SCREW

M6S 10 x 20

2шт.

13

LDR5013110

WASHER,10.50mm ID x 22mm OD x 2mm

10,5 x 22

2шт.

14

LDR5033606

CABLE TIE

Black

1шт.

15

LDR5023008

LUBE NIPPLE

M8 x 1,25

2шт.

16

LDR5016054

5 OD

1шт.

17

LDR772010

CYLINDER,Double Acting, 32mm Rod, 210mm Stroke

Dia. 55/32

1шт.

18

LDR9031050

M18 x 1,5 x 1300

2шт.

19

LDR1120367

M18 x 1,5

2шт.

20

LDR5013603

COPPER WASHER

Copper, 18 x 24

4шт.

21

LDR5044132

M18 x 1,5, Female

2шт.

22

LDR5044130

PROTECTIVE COVER

2шт.

23

LDR5022177

CABLE TIE

Red

1шт.

24

LDR5022179

CABLE TIE

Blue

1шт.
