(82.100.AH[08]) - VAR - 716547056 - SKID STEER QA ADAPTER

Запчасти Case IH L725 (82.100.AH[08]) - VAR - 716547056 - SKID STEER QA ADAPTER (82) - FRONT LOADER & BUCKET

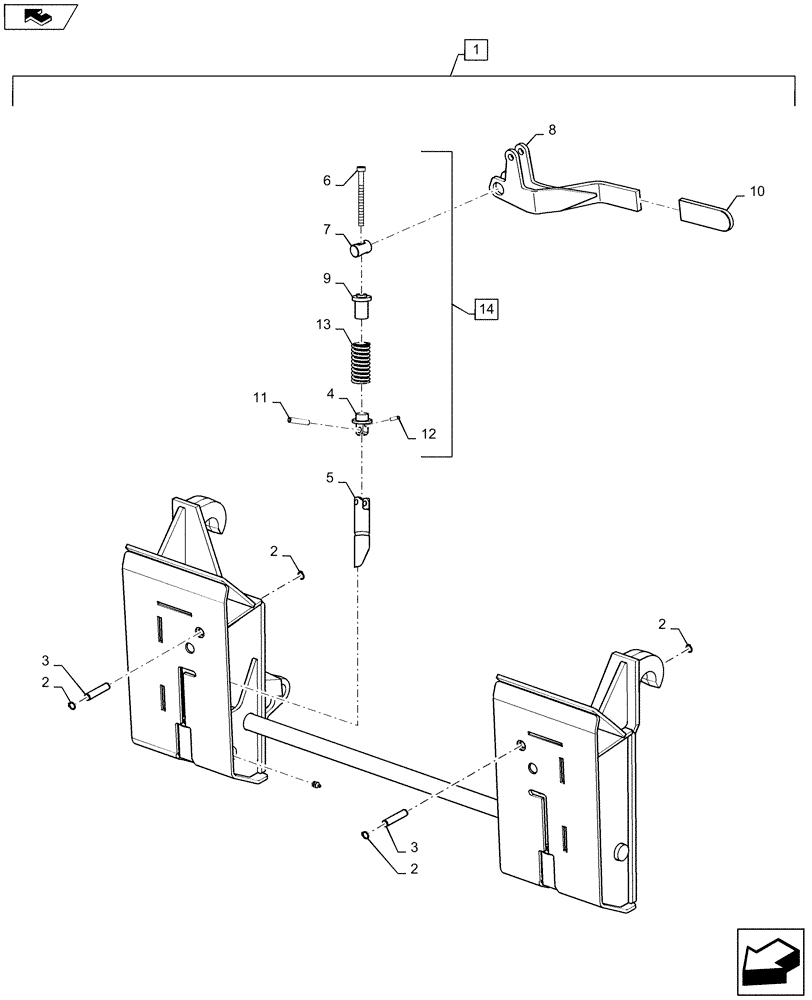

Схема запчастей Case IH L725 - (82.100.AH[08]) - VAR - 716547056 - SKID STEER QA ADAPTER (82) - FRONT LOADER & BUCKET
2
6
4
2
home
3
12
10
5
13
2
1
8
7
9
3
14
11
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

716547056

FRAME

Incl 2 - 14

1шт.

2

LDR5016615

SNAP RING

4шт.

3

LDR5220243

PIN

2шт.

4

LDR5220242

LINK

1шт.

5

LDR5220239

PIN

1шт.

6

NSS

NOT SOLD SEPARAT

Screw, Incl In 14

1шт.

7

LDR5220240

PIN

1шт.

8

LDR5220233

HANDLE

LH

1шт.

8

LDR5220236

HANDLE

RH

1шт.

9

LDR5220241

PIN

1шт.

10

LDR5022144

HANDLE

1шт.

11

LDR5016417

PIN

1шт.

12

NSS

NOT SOLD SEPARAT

Pin, Incl In 14

1шт.

13

LDR5021939

SPRING

1шт.

14

LDR4500409

SPRING

Kit, Incl 4, 6, 7, 9, 11 - 13

1шт.
