(82.301.700) - UTILITY GRAPPLE, BACK SCREEN

Запчасти Case IH L725 (82.301.700) - UTILITY GRAPPLE, BACK SCREEN (82) - FRONT LOADER & BUCKET

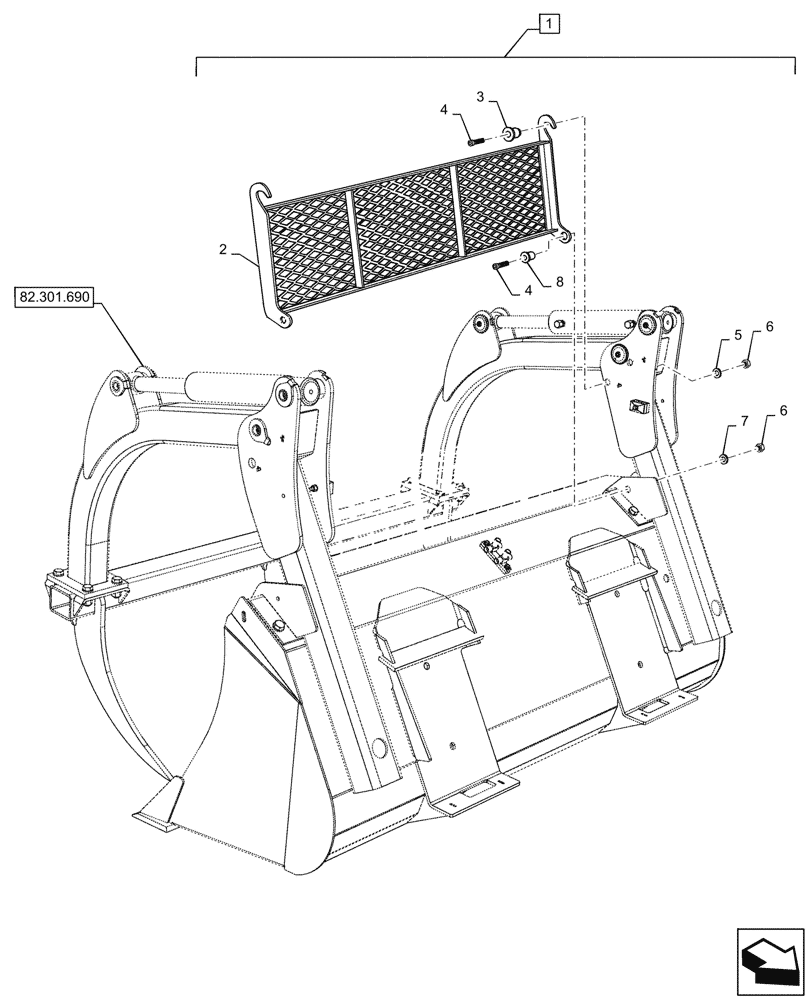

Схема запчастей Case IH L725 - (82.301.700) - UTILITY GRAPPLE, BACK SCREEN (82) - FRONT LOADER & BUCKET
82.301.690
3
2
1
4
4
6
7
6
5
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Back Screen Assy, Incl 2 - 7, Order Through Wholegoods 730771006

1шт.

2

LDR11261618

SCREEN

Back Screen

1шт.

3

LDR11260913

SLEEVE

Upper

2шт.

4

LDR5004081

SCREW,MC6S 10 x 50

4шт.

5

LDR5013177

WASHER

10.5mm ID x 28mm OD x 6mm Thk

2шт.

6

LDR5011554

NUT,M10

4шт.

7

LDR5013110

WASHER,10.50mm ID x 22mm OD x 2mm

2шт.

8

LDR11261619

SLEEVE

Lower

2шт.
