(08-03[01]) - CYLINDER ASSY BUCKET L705

Запчасти Case IH L705 (08-03[01]) - CYLINDER ASSY BUCKET L705 (08) - HYDRAULICS

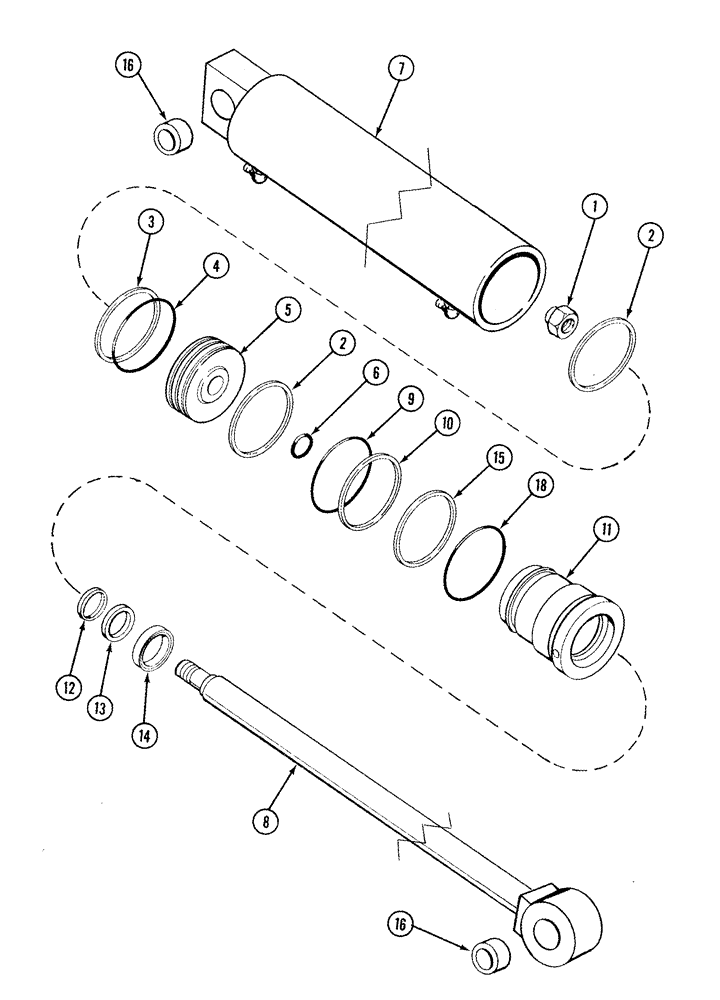

Схема запчастей Case IH L705 - (08-03[01]) - CYLINDER ASSY BUCKET L705 (08) - HYDRAULICS
16
1
15
5
4
2
12
14
2
11
6
18
8
3
9
16
13
10
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

76 mm (3 in) ID x 451 mm (17.75 in) strk

1шт.

338109A2

CYLINDER,Double Acting, 38.1mm Rod, 450.85mm Stroke

76 ID x 451 mm strk, Consists Of 1-18

2шт.

1

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

2

NSS

NOT SOLD SEPARAT

Ring, Wear

2шт.

3

NSS

NOT SOLD SEPARAT

Seal

1шт.

4

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

5

348470A1

PISTON

1шт.

6

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

7

NSS

NOT SOLD SEPARAT

Body

1шт.

8

338145A1

ROD

1шт.

9

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

11

348460A1

HEAD

1шт.

12

NSS

NOT SOLD SEPARAT

Seal

1шт.

13

NSS

NOT SOLD SEPARAT

Seal

1шт.

14

NSS

NOT SOLD SEPARAT

Wiper

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

16

318872A1

BUSHING

4шт.

17

NSS

NOT SOLD SEPARAT

Plug

2шт.

18

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

352544A1

SEAL KIT

Consists Of 1-4,6,9,10,12-15,18

1шт.

82.55 mm (3.25 in) ID x 495 mm (19.5 in) strk

1шт.
