(08-03[01]) - CYLINDER ASSY BUCKET L605

Запчасти Case IH L605 (08-03[01]) - CYLINDER ASSY BUCKET L605 (08) - HYDRAULICS

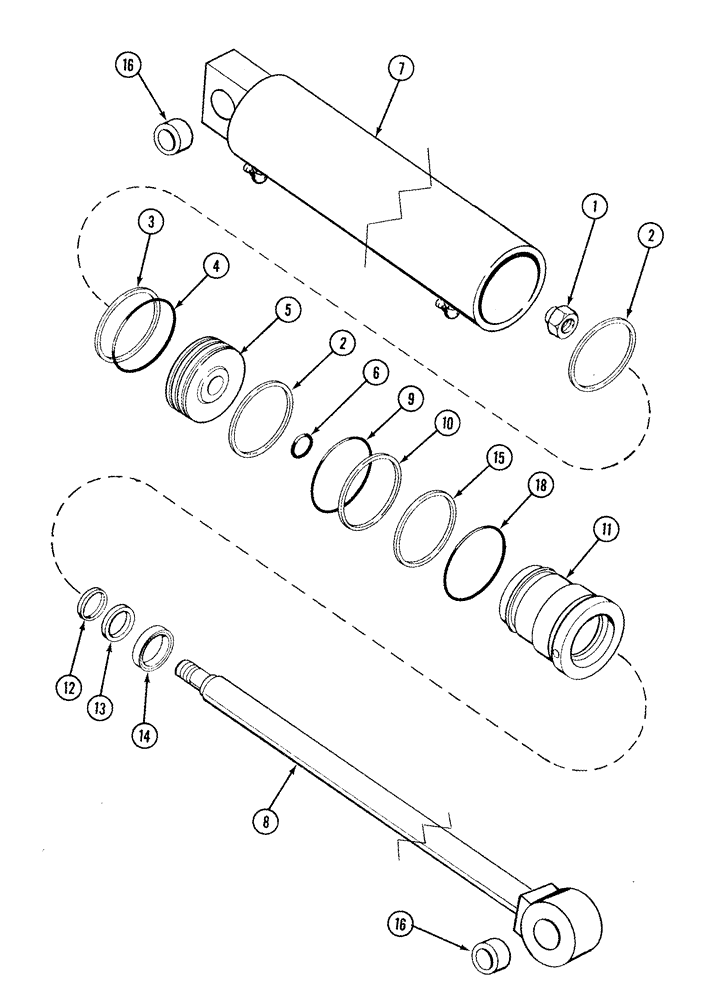

Схема запчастей Case IH L605 - (08-03[01]) - CYLINDER ASSY BUCKET L605 (08) - HYDRAULICS
18
8
7
15
2
4
13
10
2
14
5
1
12
16
11
16
9
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

76 mm (3 in) ID x 451 mm (17.75 in) strk

1шт.

338105A2

CYLINDER,Double Acting, 38.1mm Rod, 450.85mm Stroke

76 ID x 451 mm stk, Consists Of 1-18

2шт.

1

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

2

NSS

NOT SOLD SEPARAT

Ring, Wear

2шт.

3

NSS

NOT SOLD SEPARAT

Seal

1шт.

4

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

5

348470A1

PISTON

1шт.

6

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

7

NSS

NOT SOLD SEPARAT

Body

1шт.

8

338141A1

ROD

1шт.

9

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

11

348460A1

HEAD

1шт.

12

NSS

NOT SOLD SEPARAT

Seal

1шт.

13

NSS

NOT SOLD SEPARAT

Seal

1шт.

14

NSS

NOT SOLD SEPARAT

Wiper

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

16

318872A1

BUSHING

4шт.

17

NSS

NOT SOLD SEPARAT

Plug

2шт.

18

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

352544A1

SEAL KIT

Consists Of 1-4,6,9,10,12-15,18

1шт.
