(39.101.AB[02]) - BEAM - MECHANICAL SELF LEVELING

Запчасти Case IH L575 (39.101.AB[02]) - BEAM - MECHANICAL SELF LEVELING (39) - FRAMES AND BALLASTING

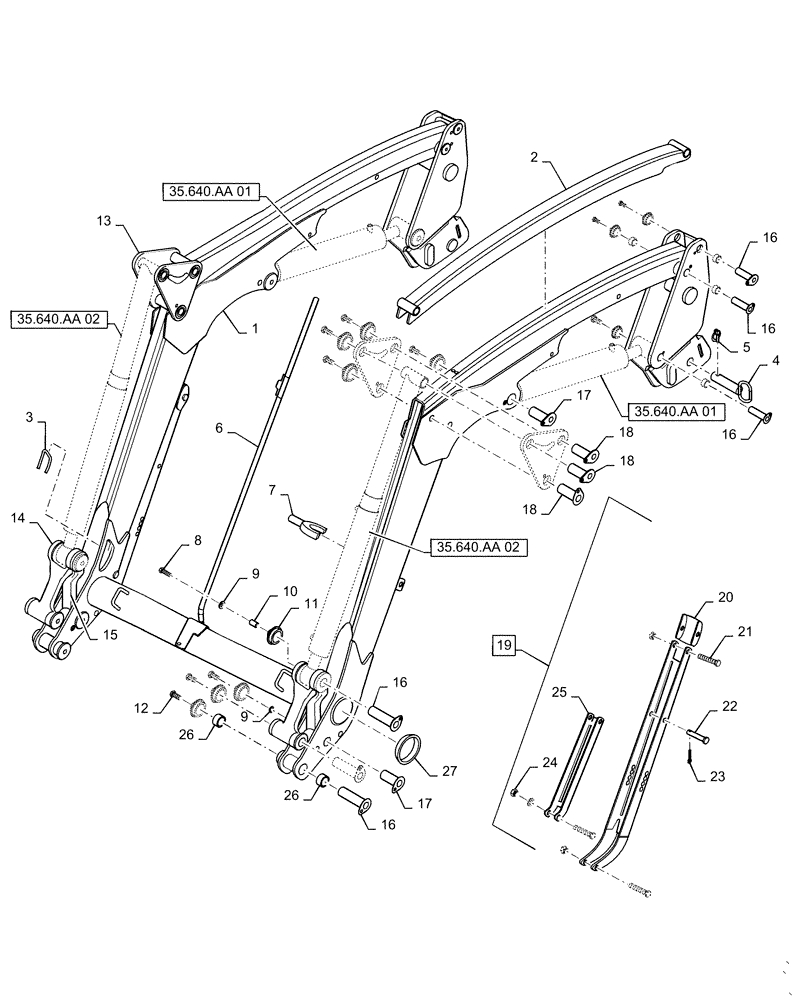

Схема запчастей Case IH L575 - (39.101.AB[02]) - BEAM - MECHANICAL SELF LEVELING (39) - FRAMES AND BALLASTING
35.640.aa 01
16
12
16
18
24
9
17
27
11
1
16
4
17
18
26
6
25
2
20
26
21
7
18
19
16
15
16
14
13
8
9
22
3
5
23
10
35.640.aa 02
35.640.aa 02
35.640.aa 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR5222126C

BEAM

Loader

1шт.

2

LDR5222136C

ROD,Parellel

2шт.

3

LDR5221974

COVER

Edge

2шт.

4

LDR5221265

PIN

Locking

2шт.

5

LDR5017012

LINCH PIN

2шт.

6

LDR5215219

ROD

Indictator

1шт.

7

LDR5215208

HOLDER

1шт.

8

LDR5004920

SCREW

MC6S

1шт.

9

LDR5013110

WASHER,10.50mm ID x 22mm OD x 2mm

3шт.

10

LDR5215227

SPACER

1шт.

11

LDR5215131

CAP,Locking Cover

22шт.

12

LDR5004917

SCREW,MC6S

21шт.

13

LDR5221973C

LINK

Knee

4шт.

14

LDR5221361

LINK

2шт.

15

LDR5221365C

LINK

2шт.

16

LDR9020034

PIVOT PIN,30mm OD x 127mm L

12шт.

17

LDR9020039

PIVOT PIN

4шт.

18

LDR9020100

PIN

6шт.

19

LDR5221342C

SUPPORT

Leg, Incl 19 - 25

2шт.

20

LDR5221495C

SUPPORT

1шт.

21

LDR5002114

SCREW

M6S

3шт.

22

LDR5021955

LOCK PIN

1шт.

23

LDR5221186

CLIP

Clip

1шт.

24

LDR5011555

NUT,M12

3шт.

25

LDR5221496C

STAY

1шт.

26

LDR5018515

BUSHING,30mm L

12шт.

27

LDR5221572

ACCESS COVER

2шт.
