(82.100.01) - SUBFRAME SET, FARMALL U/JXU - 730881006

Запчасти Case IH L570 (82.100.01) - SUBFRAME SET, FARMALL U/JXU - 730881006 (82) - FRONT LOADER & BUCKET

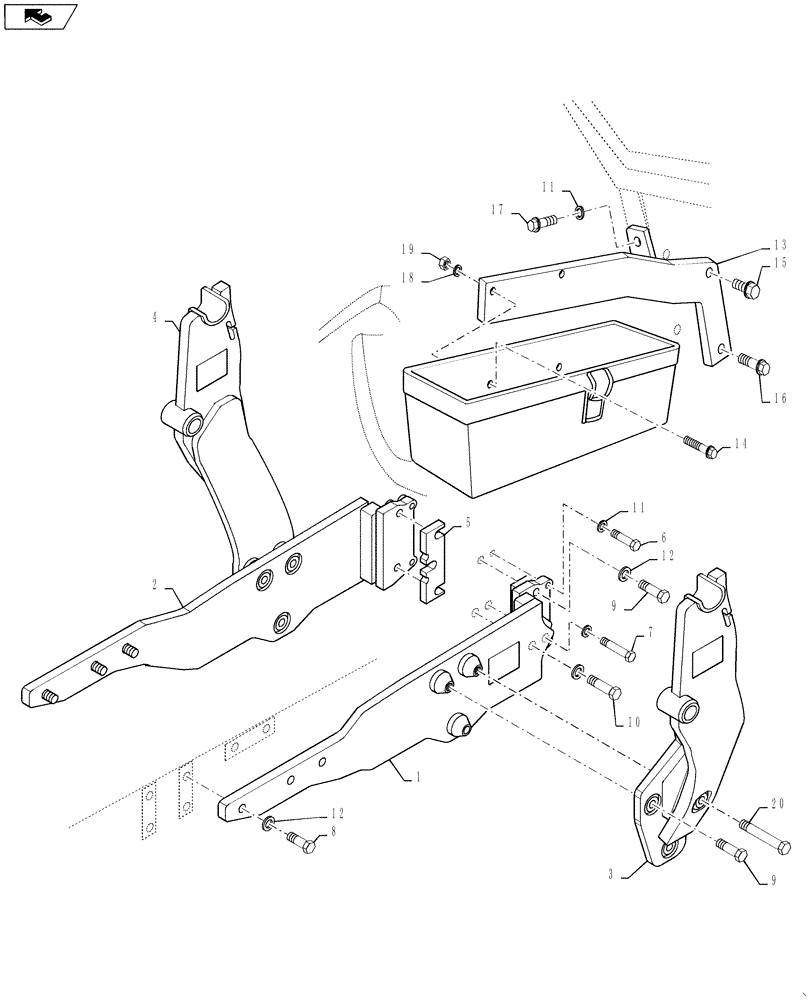

Схема запчастей Case IH L570 - (82.100.01) - SUBFRAME SET, FARMALL U/JXU - 730881006 (82) - FRONT LOADER & BUCKET
11
2
18
4
9
19
17
6
home
1
8
20
7
13
10
11
12
3
12
5
16
9
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR10411010

SIDE RAIL

Left Hand

1шт.

2

LDR10411011

SIDE RAIL

Right Hand

1шт.

3

LDR10411497

FRAME

Left Hand

1шт.

4

LDR10411498

FRAME

Right Hand

1шт.

5

LDR10387171

BRACKET

Spacer, 40mm

2шт.

6

LDR5002755

BOLT

M6S M16 x 1.5 x 70 (8.8)

2шт.

7

LDR5002761

BOLT

M6S M16 x 1.5 x 90 (8.8)

2шт.

8

LDR5002215

BOLT,M20 x 60mm, Cl 10.9

M6S M20 x 60 (10.9)

6шт.

9

LDR5002220

BOLT

M6S M20 x 70 (10.9)

6шт.

10

LDR5002221

BOLT,M20 x 80mm, Cl 10.9

M6S M20 x 80 (10.9)

2шт.

11

LDR5013105

WASHER

BRB 30 x 17 x 3

5шт.

12

LDR5013127

WASHER,21mm ID x 36mm OD x 3mm

BRB 21 x 36 x 3

10шт.

13

LDR10360763

BRACKET

Support

1шт.

14

LDR5002051

SCREW,M6S

M6S 8 x 20

2шт.

15

LDR5002052

BOLT

M6S 8 x 25

1шт.

16

LDR5002054

SCREW,M6S 8mm x 35mm

M6S 8 x 35

1шт.

17

LDR5002752

BOLT

1шт.

18

LDR5013101

WASHER,8.40mm ID x 16mm OD x 1.50mm Thk

BRB 8.4 x 16 x 1.5

2шт.

19

LDR5011553

NUT,M8

M6M M8 Loc-King

2шт.

20

LDR5002208

SCREW,M20 x 140mm L

M6S M20 x 140

2шт.
