(9-08) - MOUNTING BRACKETS (C70 - C100)

Запчасти Case IH L500 (9-08) - MOUNTING BRACKETS (C70 - C100) (09) - CHASSIS/ATTACHMENTS

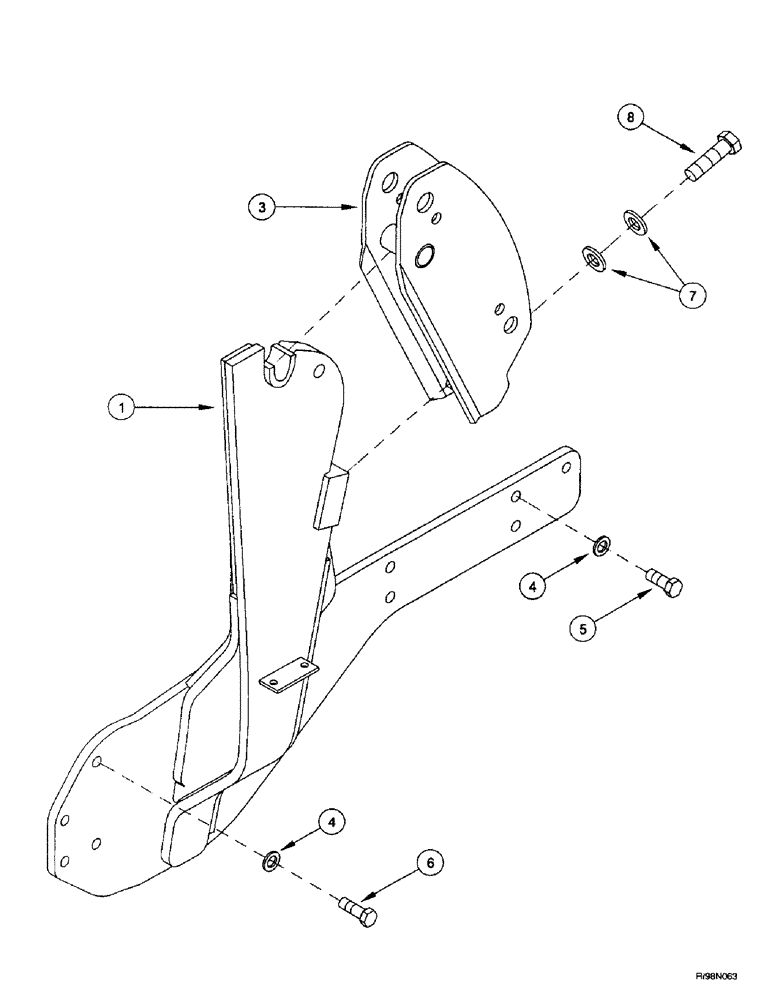

Схема запчастей Case IH L500 - (9-08) - MOUNTING BRACKETS (C70 - C100) (09) - CHASSIS/ATTACHMENTS
4
4
8
7
5
6
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

346557A1

BRACKET

right hand

1шт.

1

346558A1

BRACKET

left hand Not Illustrated

1шт.

3

337628A3

BOOM

BRACKET

2шт.

4

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

16шт.

5

628-20050

BOLT,Hex, M20 x 50mm, Cl 10.9

8шт.

6

326-1236

BOLT,Hex, 3/4" - 10 x 2-1/4", Gr 8

8шт.

7

496-31106

WASHER,1 1/16" x 2" x .219", HDN

4шт.

8

426-1656

BOLT,Hex, 1" - 8 x 3-1/2", Gr 8

2шт.
