(08-19[01]) - CYLINDER ASSY BUCKET L405

Запчасти Case IH L405 (08-19[01]) - CYLINDER ASSY BUCKET L405 (08) - HYDRAULICS

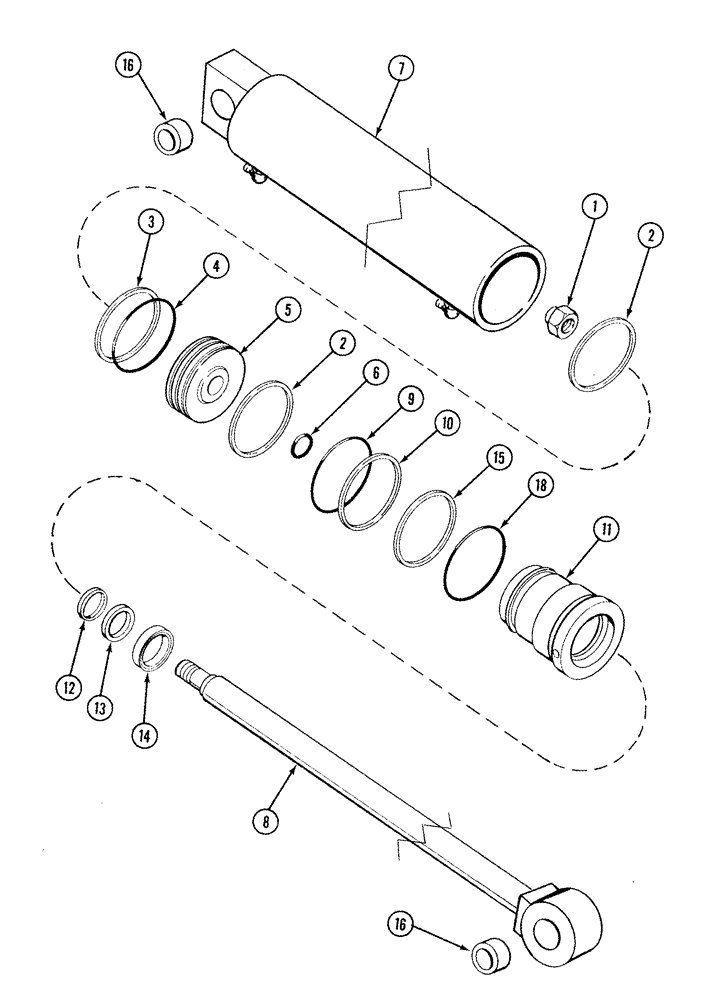

Схема запчастей Case IH L405 - (08-19[01]) - CYLINDER ASSY BUCKET L405 (08) - HYDRAULICS
10
6
2
13
5
18
16
4
15
7
2
3
8
16
12
11
9
14
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

63.5 mm (2.5 in) ID x 400 mm (15.75 in) strk

1шт.

338097A2

CYLINDER

63.5 ID x 400 mm strk, Consists Of 1-18

2шт.

1

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

2

NSS

NOT SOLD SEPARAT

Ring, Wear

2шт.

3

NSS

NOT SOLD SEPARAT

Seal

1шт.

4

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

5

348468A1

PISTON

1шт.

6

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

7

NSS

NOT SOLD SEPARAT

Body

1шт.

8

338133A1

STEM

1шт.

9

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

11

348466A1

HEAD

1шт.

12

NSS

NOT SOLD SEPARAT

Seal

1шт.

13

NSS

NOT SOLD SEPARAT

Seal

1шт.

14

NSS

NOT SOLD SEPARAT

Wiper

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

16

NSS

NOT SOLD SEPARAT

Bushing

4шт.

17

NSS

NOT SOLD SEPARAT

Plug

2шт.

18

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

352546A1

SEAL KIT

Consists Of 1-4,6,9,10,12-15,18

1шт.
