Запчасти Case IH 586H (33.120.01) - BRAKE PEDAL ASSEMBLYS (33) - BRAKES & CONTROLS

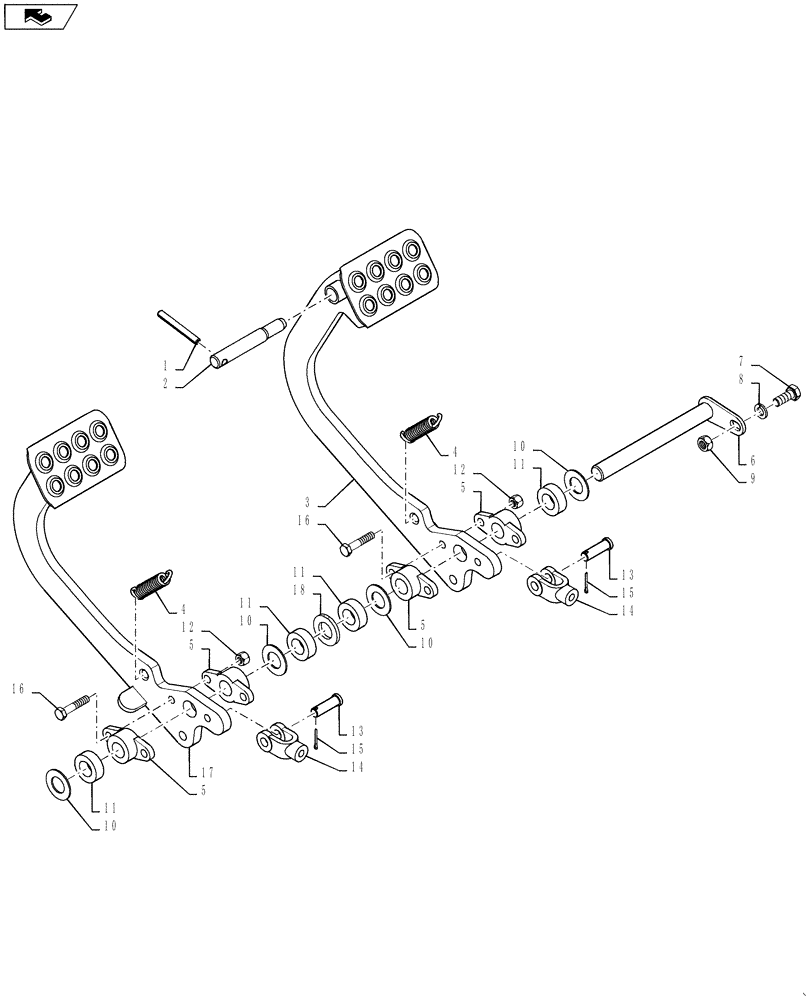

Схема запчастей Case IH 586H - (33.120.01) - BRAKE PEDAL ASSEMBLYS (33) - BRAKES & CONTROLS
9
10
11
12
5
14
17
15
6
3
4
11
7
11
16
5
home
11
14
2
13
16
1
15
18
5
8
4
10
13
12
10
5
10

Артикул

Название

Примечание

Количество

1

138-328

LOCK PIN,5/16" x 2 1/2", Slotted

1шт.

2

D124530

PIN,15.85mm OD x 111mm L

Brake Pedal Lock

1шт.

3

84348135

Right Hand

PEDAL

1шт.

4

A160874

SPRING

Tension

2шт.

5

A77310

SUPPORT,0.754" ID x 1.375" OD x 0.81"

4шт.

6

D140035

SHAFT,180mm L

Lever Pivot

1шт.

7

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

1шт.

8

892-11010

LOCK WASHER,M10

1шт.

9

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

10

495-81261

WASHER,13/16" x 1 1/2" x .067", HDN

4шт.

11

D124529

SPACER,19.5mm ID x 35mm OD x 12mm Thk

Brake Shaft

4шт.

12

832-10408

NUT,M8 x 1.25, Cl 8.8

4шт.

13

L26209

PIN,11.07mm OD x 39.75mm L

Clevis

2шт.

14

84389634

Brake Flange

YOKE

2шт.

15

432-612

COTTER PIN,3/32" x 3/4"

2шт.

16

814-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 8.8

4шт.

17

84348133

Left Hand

PEDAL

1шт.

Выбрано товаров: 17
