(39.100.01) - MAIN FRAME

Запчасти Case IH CM109 (39.100.01) - MAIN FRAME (39) - FRAMES AND BALLASTING

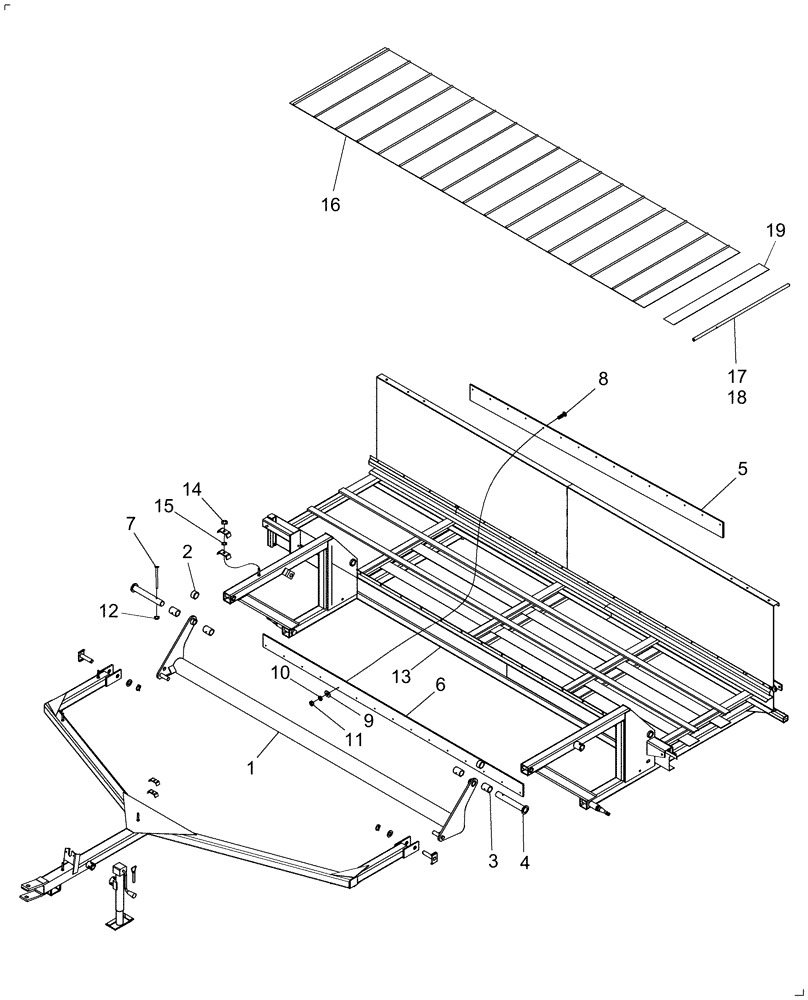

Схема запчастей Case IH CM109 - (39.100.01) - MAIN FRAME (39) - FRAMES AND BALLASTING
9
12
11
7
17
4
6
8
19
14
2
15
3
18
10
5
13
16
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84230890

PICK-UP

Lifter

1шт.

2

84230713

SPACER

2шт.

3

84230892

BUSHING

4шт.

4

84230893

PIN

3шт.

5

84230746

SKIRT

1шт.

6

84230754

SKIRT COVER

Belt

1шт.

7

2485

BOLT,Hex, 1/4" - 20 x 3", Gr 5

2шт.

8

88832

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 3/4", Gr 5, Full Thd

15шт.

9

80701

WASHER,0.31" ID x 0.73" OD x 0.07" Thk

15шт.

10

80682

LOCK WASHER,1/4"

15шт.

11

7770

NUT,Hex, 1/4 - 20, Cl 5

15шт.

12

280129

NUT,1/4"-20

2шт.

13

84230720

FRAME

Main

1шт.

14

9628503

NUT,3/8"-16, G5

4шт.

15

88902

NUT,3/8"-16

4шт.

16

84230717

CONVEYOR BELT

Mainframe

1шт.

17

84230718

PIN

Lacing

1шт.

18

84230719

CLIP

Conveyor Belt Lacing

1шт.

19

84292739

KIT

Mainframe Conveyor Belt Repair

1шт.
