Запчасти Case IH 8830 (2-12) - REEL DRIVE IDLER ARM ASSEMBLY (09) - CHASSIS

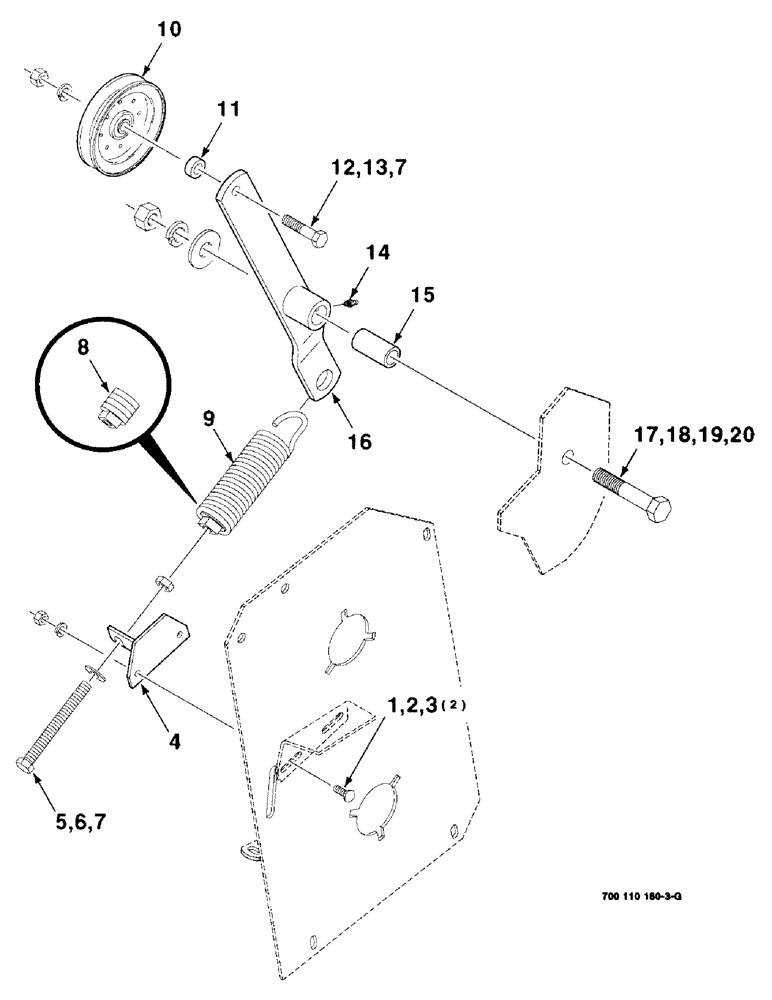

Схема запчастей Case IH 8830 - (2-12) - REEL DRIVE IDLER ARM ASSEMBLY (09) - CHASSIS
11
17
15
7
5
13
14
1
7
2
9
10
6
20
16
3
8
18
12
19
4

Артикул

Название

Примечание

Количество

1

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

2шт.

2

492-11031

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

3

425-105

NUT,5/16"-18, G5

2шт.

4

700110649

PLATE

WA - mounting

1шт.

5

113-469

BOLT,Hex, 1/2" - 13 x 5", Gr 5, Full Thd

1шт.

6

495-21056

WASHER,1/2"

1/2 HARDENED PLAIN WASHER

1шт.

7

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

2шт.

8

6189989

PLUG

- spring

1шт.

9

6189971

SPRING

ASSEMBLY (Includes item 8)

1шт.

10

053553

PULLEY

V-IDLER

1шт.

11

383976

BUSHING

SPACER

1шт.

12

413-836

BOLT,Hex, 1/2" - 13 x 2-1/4", Gr 5

1шт.

13

80679

LOCK WASHER,1/20.507 CST ZND

WASHER, LOCK, 1/2"

1шт.

14

219-8

LUBE NIPPLE,1/4" - 28 NPTF

NIPPLE, LUBE, 1/4"-28 NPT x .54" lg

1шт.

15

700109663

BUSHING

- idler arm

1шт.

16

700110588

ARM

- idler, pivot

1шт.

17

413-1264

BOLT,Hex, 3/4" - 10 x 4", Gr 5

3/4-10 X 4 C

1шт.

18

495-21081

WASHER,3/4"

1шт.

19

492-11075

LOCK WASHER,3/4"

3/4"

1шт.

20

425-1012

NUT,3/4"-10, G5

3/4-10 H

1шт.

Выбрано товаров: 20
