Запчасти Case IH HDX181 (002[1]) - HEADER FRAME, LEFT SIDE (58) - ATTACHMENTS/HEADERS

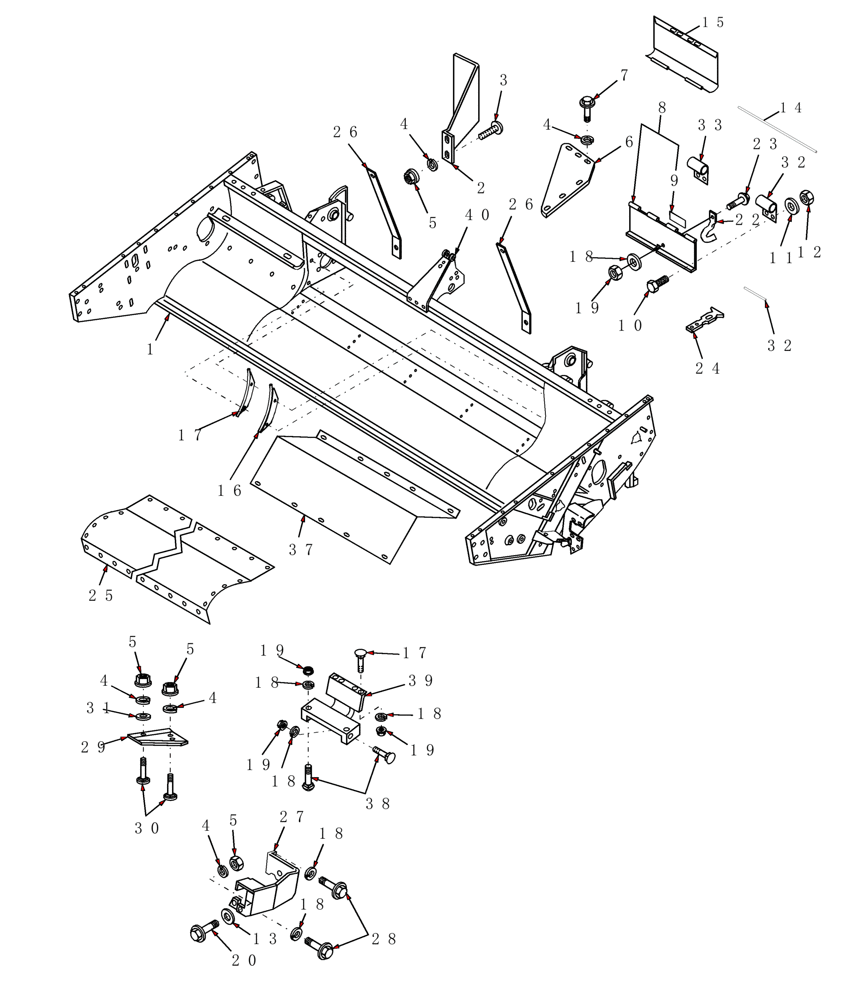

Схема запчастей Case IH HDX181 - (002[1]) - HEADER FRAME, LEFT SIDE (58) - ATTACHMENTS/HEADERS
13
18
27
39
18
32
37
22
28
1
10
4
6
19
3
5
38
5
20
19
12
18
4
7
4
8
31
33
18
30
5
18
4
4
25
29
16
32
2
19
9
17
14
26
17
11
24
26
15
40
18
23
5
19

Артикул

Название

Примечание

Количество

1

NLS

NO LONGER SERVICED

12'

1шт.

1

NLS

NO LONGER SERVICED

14'

1шт.

1

NLS

NO LONGER SERVICED

16'

1шт.

1

NLS

NO LONGER SERVICED

18'

1шт.

2

86632424

DEFLECTOR

1шт.

3

433-612

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

2шт.

4

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

13шт.

5

425-286

FLANGE NUT,Flg, 3/8"-16, G5

6шт.

6

86632390

SUPPORT

Corner, LH

1шт.

7

458-616

BOLT,Hex Flg, 3/8" - 16 x 1", Gr 5

4шт.

8

86632345

DOOR

12', Lower

1шт.

Use w/ Ref. 54 & 55

1шт.

8

86632346

DOOR

14', Lower

1шт.

Use w/ Ref. 54 & 55

1шт.

8

86632348

DOOR

16', Lower

1шт.

Use w/ Ref. 54 & 55

1шт.

8

86632349

DOOR

18', Lower

1шт.

Use w/ Ref. 54 & 55

1шт.

9

9826789

DANGER DECAL,180mm x 90mm H

Danger

1шт.

10

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

1шт.

11

495-21031

WASHER,1/4"

1шт.

12

231-5144

SERRATED NUT,Flg, USR, 1/4"-20

1шт.

13

495-21044

WASHER,3/8"

2шт.

14

86636357

PIN

Hinge Nylon, 12' Header Shield

1шт.

14

86636358

PIN

Hinge Nylon, 14' Header Shield

1шт.

14

86623807

PIN

Hinge Nylon, 16' Header Shield

1шт.

14

86623810

PIN

Hinge Nylon, 18' Header Shield

1шт.

15

86635245

SHIELD

12' Header, Upper

1шт.

15

86632342

SHIELD

14' Header, Upper

1шт.

15

86635258

SHIELD

16' Header, Upper

1шт.

15

86635292

SHIELD

18' Header, Upper

1шт.

16

86540464

ROD

Wear Guard, LH

1шт.

17

86540465

ROD

Wear Guard, RH

1шт.

17

434-512

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 3/4", Gr 5

1шт.

18

492-11031

LOCK WASHER,5/16"

1шт.

19

425-285

FLANGE NUT,Flg, 5/16"-18, G5

1шт.

20

413-620

BOLT,Hex, 3/8" - 16 x 1-1/4", Gr 5

2шт.

21

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

4шт.

22

9801962

HOOK

(3) 12', 14', 16', (4) 18'

1шт.

23

458-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

(3) 12', 14', 16', (4) 18'

1шт.

24

86000448

LATCH

Rubber, (3) 12', 14', 16', (4) 18' Headers

1шт.

25

86540557

FLOOR

Liner, Center

1шт.

26

86540462

STRIP

Wear

2шт.

27

86632382

SHIELD

LH

1шт.

28

86521612

BOLT,Hex, 5/16" - 18 x 1 1/4", Gr 5

3шт.

29

86978287

GUARD

LH

1шт.

30

88682

CARRIAGE BOLT,Short Nk, 3/8"-16 x 1", Gr 5

3шт.

31

495-11041

WASHER,0.406" ID x 0.812" OD x 0.065" W

2шт.

32

86530257

PIN

Hinge

1шт.

33

86529377

HINGE

(2) 12', 14' & 16', (3) 18' Headers

1шт.

34

173194

HOOK

1шт.

35

173195

BRACKET

Hinge

1шт.

36

434-510

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 5/8", Gr 5

2шт.

37

86705632

SHEET METAL

Light Hay, LH, 12'

1шт.

37

86705634

SHEET METAL

Light Hay, LH, 14'

1шт.

37

86705636

SHEET METAL

Light Hay, LH, 16'

1шт.

37

86705638

SHEET METAL

Light Hay, LH, 18'

1шт.

38

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

4шт.

39

86632386

SHIELD

12' Header

1шт.

39

86632406

SHIELD

14' Header

1шт.

39

86632366

SHIELD

16' Header

1шт.

39

86632373

SHIELD

18' Header

1шт.

40

86532566

ANGLE

1шт.

Welding Required

1шт.

40

86532565

SUPPORT

RH

1шт.

40

86532564

SUPPORT

LH

1шт.

40

626572

SPACER

2шт.

40

280370

NUT

4шт.

Выбрано товаров: 68
