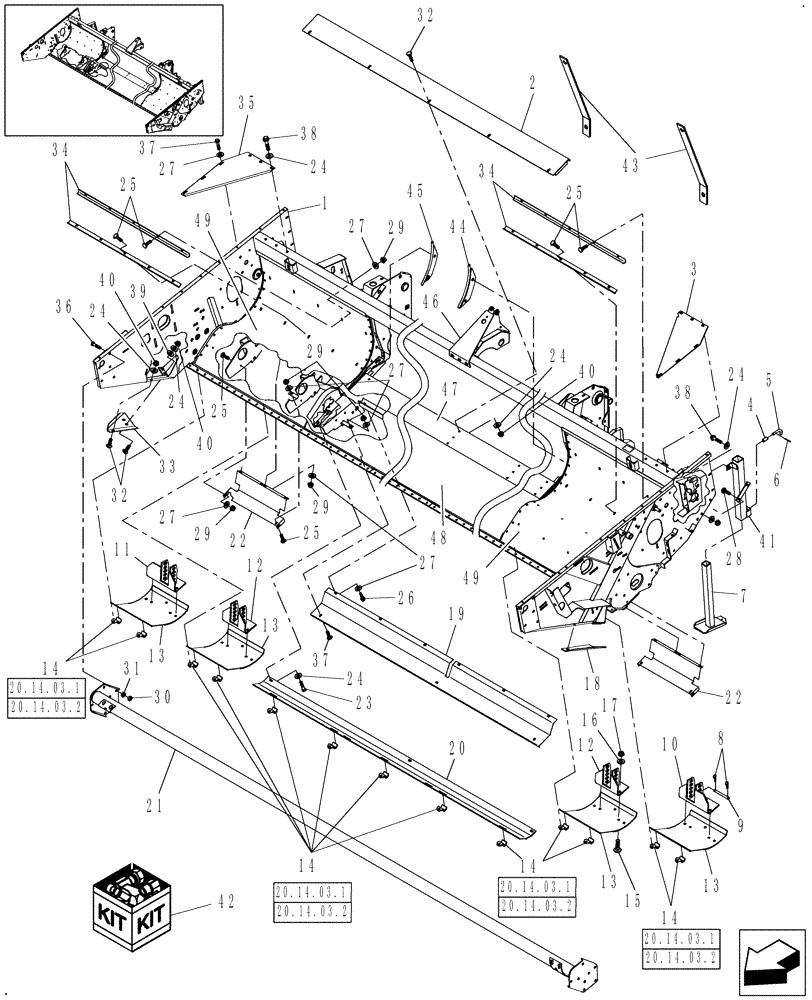

Запчасти Case IH HDX162 (20.12.01[1]) - HEADER FRAME (58) - ATTACHMENTS/HEADERS
![Схема запчастей Case IH HDX162 - (20.12.01[1]) - HEADER FRAME (58) - ATTACHMENTS/HEADERS](https://partsell.ru/storage/images/caseih/556760.png)
№
Артикул
Название
Примечание
Количество
1
87640121
FRAME
12'
1шт.
1
86978912
HEAD ASSY.
14'
1шт.
Prior PIN HCA0028120
1шт.
1
87640123
FRAME
14'
1шт.
After PIN HCA0028120
1шт.
1
86978913
HEAD ASSY.
16'
1шт.
Prior to PIN HCA0029174
1шт.
1
87640125
FRAME
16'
1шт.
After PIN HCA0029174
1шт.
1
86978914
HEAD ASSY.
18'
1шт.
Prior PIN HCA0030035
1шт.
1
87640127
FRAME
18'
1шт.
After PIN HCA0030035
1шт.
2
86632384
FLOOR
1шт.
3
86637141
SUPPORT
LH
1шт.
From 6/05, Welded, Not Bolted
1шт.
4
86611329
SPRING
1шт.
5
86611330
PIN,16.56mm OD
1шт.
6
38-1820
LOCK PIN,1/8" x 1 1/4", Slotted
1шт.
7
86573071
JACK,573.60 mm L
Jack
1шт.
8
86627125
COTTER PIN,0.148" OD x 2.75" OAL, Internal
Hairpin, 5/32" x 2-3/4"
1шт.
9
626183
PIN,15.88mm OD x 149.22mm L
1шт.
10
87036280
SUPPORT
LH
1шт.
See Also: Ref.s 50, 51, & 52
1шт.
11
87036281
SUPPORT
RH
1шт.
See Also: Ref.s 50, 51, & 52
1шт.
12
9804197
SUPPORT
2шт.
14', 16', 18' Only
1шт.
See Also: Ref.s 50, 51, & 52
1шт.
13
86629724
SHOE
1шт.
14
638660
CLIP
1шт.
15
433-820
CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 1/4", Gr 5
1шт.
16
86513238
LOCK WASHER,.515” ID x 1.070” OD x .120” TK
Belleville, 1/2"
1шт.
17
425-288
FLANGE NUT,Flg, 1/2"-13, G5
1шт.
18
86978287
GUARD
LH
1шт.
19
87010767
SHIELD
1шт.
20
87012419
WEAR PLATE
1шт.
21
9804888
BAR
Push, 12'
1шт.
21
86531556
BAR
Push, 14'
1шт.
21
9805272
BAR
Push, 16'
1шт.
21
9826350
BAR
Push, 18'
1шт.
22
86633800
SHIELD
12'
2шт.
22
86633801
SHIELD
14'
2шт.
22
86633802
SHIELD
16'
2шт.
22
86633803
SHIELD
18'
2шт.
23
413-620
BOLT,Hex, 3/8" - 16 x 1-1/4", Gr 5
3шт.
25
433-512
CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5
1шт.
26
87346
SELF-TAP SCREW,Hex Hd, 5/16" x 1/2"
6шт.
28
280428
CARRIAGE BOLT,Short Nk, 5/16" - 18 x 1", Gr 5
2шт.
29
425-285
FLANGE NUT,Flg, 5/16"-18, G5
1шт.
30
425-108
NUT,1/2" - 13, Gr 5
4шт.
31
80679
LOCK WASHER,1/20.507 CST ZND
4шт.
32
88682
CARRIAGE BOLT,Short Nk, 3/8"-16 x 1", Gr 5
11шт.
33
86978288
GUARD
RH
1шт.
34
86632435
ANGLE
12'
4шт.
34
86632465
ANGLE
14'
4шт.
34
86632442
ANGLE
16'
4шт.
34
86632440
ANGLE
18'
4шт.
35
86640572
SUPPORT
RH
1шт.
From 6/05, Welded, Not Bolted
1шт.
36
413-840
BOLT,Hex, 1/2" - 13 x 2-1/2", Gr 5
4шт.
37
458-512
BOLT,Hex, 5/16" - 18 x 3/4", Gr 5
6шт.
38
458-616
BOLT,Hex Flg, 3/8" - 16 x 1", Gr 5
7шт.
39
495-11041
WASHER,0.406" ID x 0.812" OD x 0.065" W
4шт.
40
425-286
FLANGE NUT,Flg, 3/8"-16, G5
11шт.
41
87023253
SUPPORT
Jack, Bolt-on
1шт.
12' Only
1шт.
42
86637579
KIT
Header Push Bar Extension, Extensions NSS
1шт.
Not shown
1шт.
For use on SP windrowers or Bi-Di tractor-end adapters only
1шт.
80679
LOCK WASHER,1/20.507 CST ZND
6шт.
413-820
BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5
6шт.
425-108
NUT,1/2" - 13, Gr 5
6шт.
43
86540462
STRIP
Wear
2шт.
44
86540464
ROD
Wear Guard, LH
1шт.
45
86540465
ROD
Wear Guard, RH
1шт.
46
86532566
ANGLE
1шт.
Welding Required
1шт.
46
86977519
SUPPORT
RH
1шт.
Welding Required
1шт.
46
86977518
SUPPORT
LH
1шт.
Welding Required
1шт.
46
626572
SPACER
2шт.
Welding Required
1шт.
46
280370
NUT
4шт.
Welding Required
1шт.
47
9801408
FLOOR
Floor, Extension
1шт.
Welding Required
1шт.
48
86614722
FLOOR
Replacement, Center, Stainless
1шт.
49
86614719
FLOOR
Replacement, Outer, Stainless
2шт.
14'
1шт.
Shipped In Quantities Of Two
1шт.
49
86614720
FLOOR
Replacement, Outer, Stainless
2шт.
16'
1шт.
Shipped In Quantities Of Two
1шт.
49
86614721
FLOOR
Replacement, Outer, Stainless
2шт.
18'
1шт.
Shipped In Quantities Of Two
1шт.
50
9622827
SUPPORT
LH
1шт.
Not shown
1шт.
Welding Required
1шт.
Each Skid Shoe Requires 1 LH & 1 RH Support
1шт.
51
9622848
SUPPORT
RH
1шт.
Not shown
1шт.
Welding Required
1шт.
Each Skid Shoe Requires 1 LH & 1 RH Support
1шт.
Выбрано товаров: 108
