(3.12[2.3]) - UPPER LINK & FLOW DIVIDER BRACKETS, WDX901/WDX1101, FROM PIN K01 2002

Запчасти Case IH DHX361 (3.12[2.3]) - UPPER LINK & FLOW DIVIDER BRACKETS, WDX901/WDX1101, FROM PIN K01 2002 (12) - MAIN FRAME

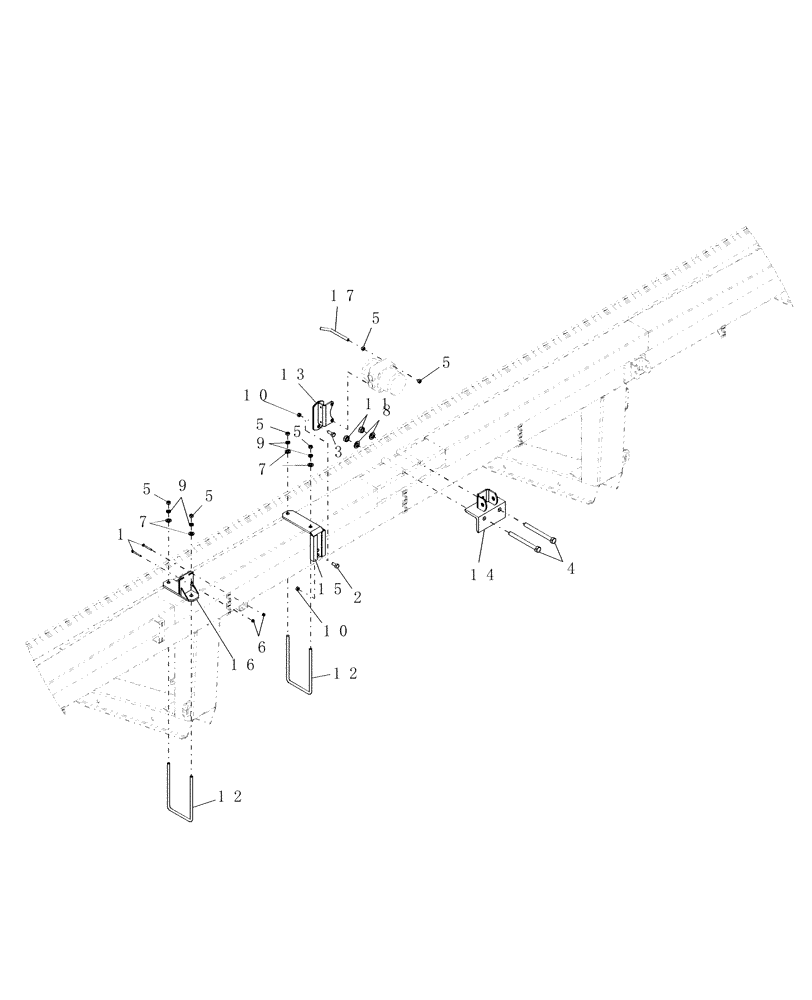

Схема запчастей Case IH DHX361 - (3.12[2.3]) - UPPER LINK & FLOW DIVIDER BRACKETS, WDX901/WDX1101, FROM PIN K01 2002 (12) - MAIN FRAME
12
10
11
5
2
13
10
8
5
15
1
5
3
9
14
5
17
9
7
16
7
6
12
5
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

413-436

BOLT,Hex, 1/4" - 20 x 2-1/4", Gr 5

2шт.

2

413-816

BOLT,Hex, 1/2" - 13 x 1", Gr 5

1шт.

3

413-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5

1шт.

4

413-12128

BOLT,Hex, 3/4" - 10 x 8", Gr 5

Cap, HH, G5, 3/4"-10 x 8"

2шт.

5

425-108

NUT,1/2" - 13, Gr 5

6шт.

6

231-5344

FLANGE NUT,Flg, 1/4"-20

2шт.

7

495-21056

WASHER,1/2"

4шт.

8

495-11081

WASHER,3/4", SAE

2шт.

9

80679

LOCK WASHER,1/20.507 CST ZND

4шт.

10

232-4148

NUT,1/2"-13, GC

2шт.

11

425-1012

NUT,3/4"-10, G5

2шт.

12

86566612

U-BOLT

1/2"-13 x 12"

2шт.

13

86590789

SUPPORT

1шт.

14

86633255

LINK

1шт.

15

87013514

CLAMP

1шт.

16

87038901

PLATE

Tube Mount

1шт.

17

87042447

SUPPORT

1шт.
