Запчасти Case IH DHX252 (20.02.05) - DECK EXTENSION, LH OR RH (12) - MAIN FRAME

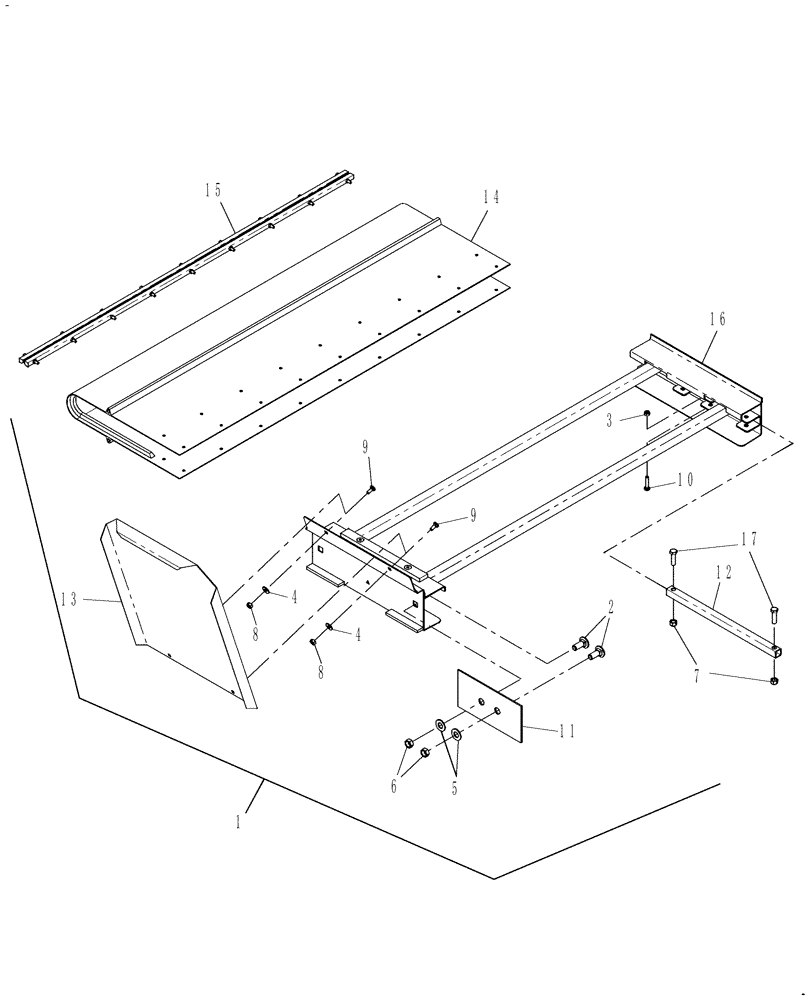

Схема запчастей Case IH DHX252 - (20.02.05) - DECK EXTENSION, LH OR RH (12) - MAIN FRAME
12
11
10
15
1
8
9
9
5
8
4
3
16
6
13
14
4
7
17
2

Артикул

Название

Примечание

Количество

1

87681713

SERVICE KIT

Deck Extension, See Figure Note

1шт.

2

280486

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1", Gr 5, Full Thd

2шт.

3

86532

LOCK NUT

1/4" Nylock

1шт.

4

80701

WASHER,0.31" ID x 0.73" OD x 0.07" Thk

2шт.

5

80700

WASHER,0.56" ID x 1.38" OD x 0.11" Thk

2шт.

6

88871

NUT,1/2"-13, GC

2шт.

7

88902

NUT,3/8"-16

2шт.

8

280129

NUT,1/4"-20

2шт.

9

88832

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 3/4", Gr 5, Full Thd

2шт.

10

280687

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 1 1/4", Gr 5

1шт.

11

86563517

PLATE, SUPPORT

Connector Rear

1шт.

12

86563518

TUBE

Connector Front

1шт.

13

86560823

PANEL

Back

1шт.

14

87722015

EXTENSION

42", 30" Lng, V-Guide

1шт.

Prior To PIN Y9ZB00735

1шт.

14

84184534

BELT

42", 30" Lng, V-Skim

1шт.

From PIN Y9ZB00735

1шт.

14

84316714

CANVAS

42", 30" Lng, V-FSX

1шт.

From PIN YAZB00998

1шт.

15

87667519

KIT

1шт.

16

84178210

FRAME

14" V-Groove Deck, See Figure Note

1шт.

17

88011

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

2шт.

Выбрано товаров: 22
