(20.02.04[2]) - CANVAS DECK, DHX252, PRIOR TO PIN K01 2005

Запчасти Case IH DHX252 (20.02.04[2]) - CANVAS DECK, DHX252, PRIOR TO PIN K01 2005 (12) - MAIN FRAME

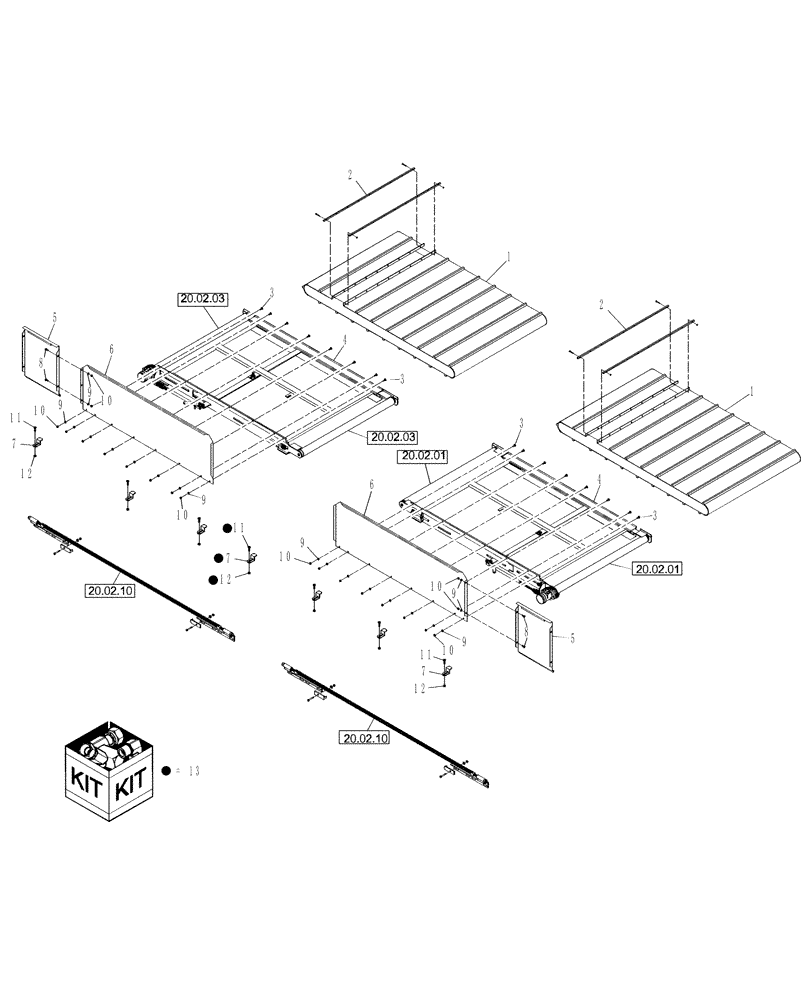

Схема запчастей Case IH DHX252 - (20.02.04[2]) - CANVAS DECK, DHX252, PRIOR TO PIN K01 2005 (12) - MAIN FRAME
9
3
10
11
9
1
9
12
6
2
4
10
12
5
8
11
1
3
10
9
2
6
11
9
3
3
5
7
10
10
8
4
9
12
10
7
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87038739

CANVAS

42", 1-ply, 240z., 236"

2шт.

2

86560812

BAR

Connector, Kit

2шт.

3

433-412

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 3/4", Gr 5

1шт.

4

87038742

FRAME

Deck, 102"

2шт.

5

86640034

PANEL

16"; LH & RH

2шт.

6

87038741

PANEL

Back, 96"

2шт.

7

86560817

CLAMP

Back Panel, Hold Down

1шт.

8

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

4шт.

9

495-21031

WASHER,1/4"

1шт.

10

86532

LOCK NUT

Nylon, 1/4"

1шт.

11

88682

CARRIAGE BOLT,Short Nk, 3/8"-16 x 1", Gr 5

1шт.

12

232-4146

NUT,3/8"-16, GC

1шт.

13

86643458

KIT

Hold Down, 9 Pc's Of Each Indicated

1шт.
